МОСКВА:
ГОРОД СТА ПЯТИДЕСЯТИ РЕК
МОСКВА:
ГОРОД СТА ПЯТИДЕСЯТИ РЕК

Посвящается памяти Александра Водяника, эксперта по экологии и городской среде.
Посвящается памяти Александра Водяника, эксперта по экологии и городской среде.

В связи с глобальным изменением климата в средней полосе России все чаще проходят сильные ливни. Они вызывают подтопление улиц, нарушают работу транспорта, бьют по городским бюджетам. Летом 2020 года в Москве выпало рекордное за 70 лет количество осадков — 481 мм, что составляет 70 % от годовой нормы.

Малые реки и ручьи являются важной частью водно-зеленого каркаса города. Однако многие реки Москвы сегодня заключены в подземные коллекторы,
которые не справляются с увеличившимся объемом осадков. Применение устаревших коллекторов и других элементов серой инфраструктуры приводит к уничтожению прибрежных экосистем, загрязнению воды, усилению эффекта теплового острова и нарушению естественного гидрологического цикла.
В связи с глобальным изменением климата в средней полосе России все чаще проходят сильные ливни. Они вызывают подтопление улиц, нарушают работу транспорта, бьют по городским бюджетам. Летом 2020 года в Москве выпало рекордное за 70 лет количество осадков — 481 мм, что составляет 70% от годовой нормы.

Малые реки и ручьи являются важной частью водно-зеленого каркаса города. Однако многие реки Москвы сегодня заключены в подземные коллекторы,
которые не справляются с увеличившимся объемом осадков. Применение устаревших коллекторов и других элементов серой инфраструктуры приводит к уничтожению прибрежных экосистем, загрязнению воды, усилению эффекта теплового острова и нарушению естественного гидрологического цикла.

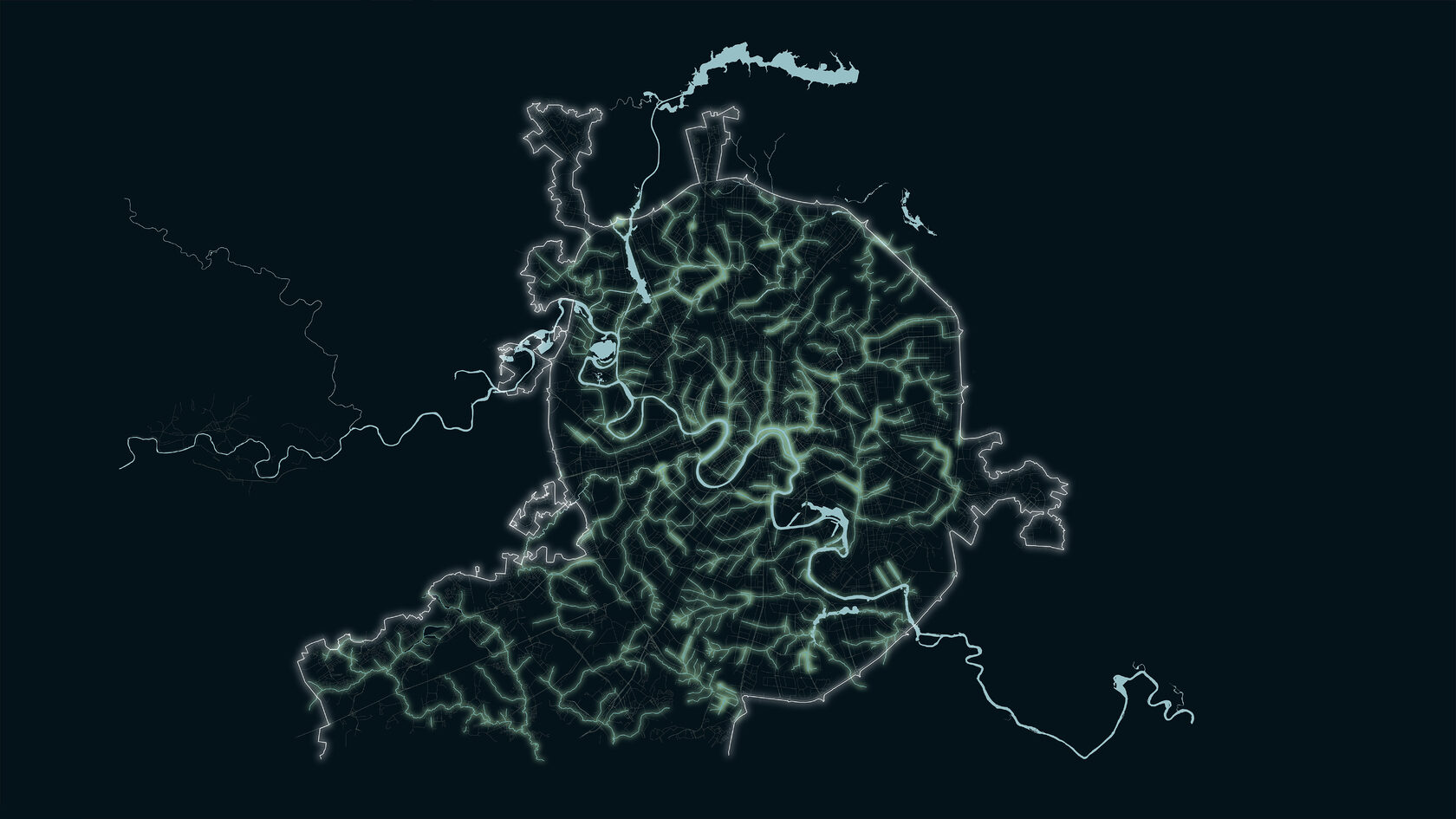

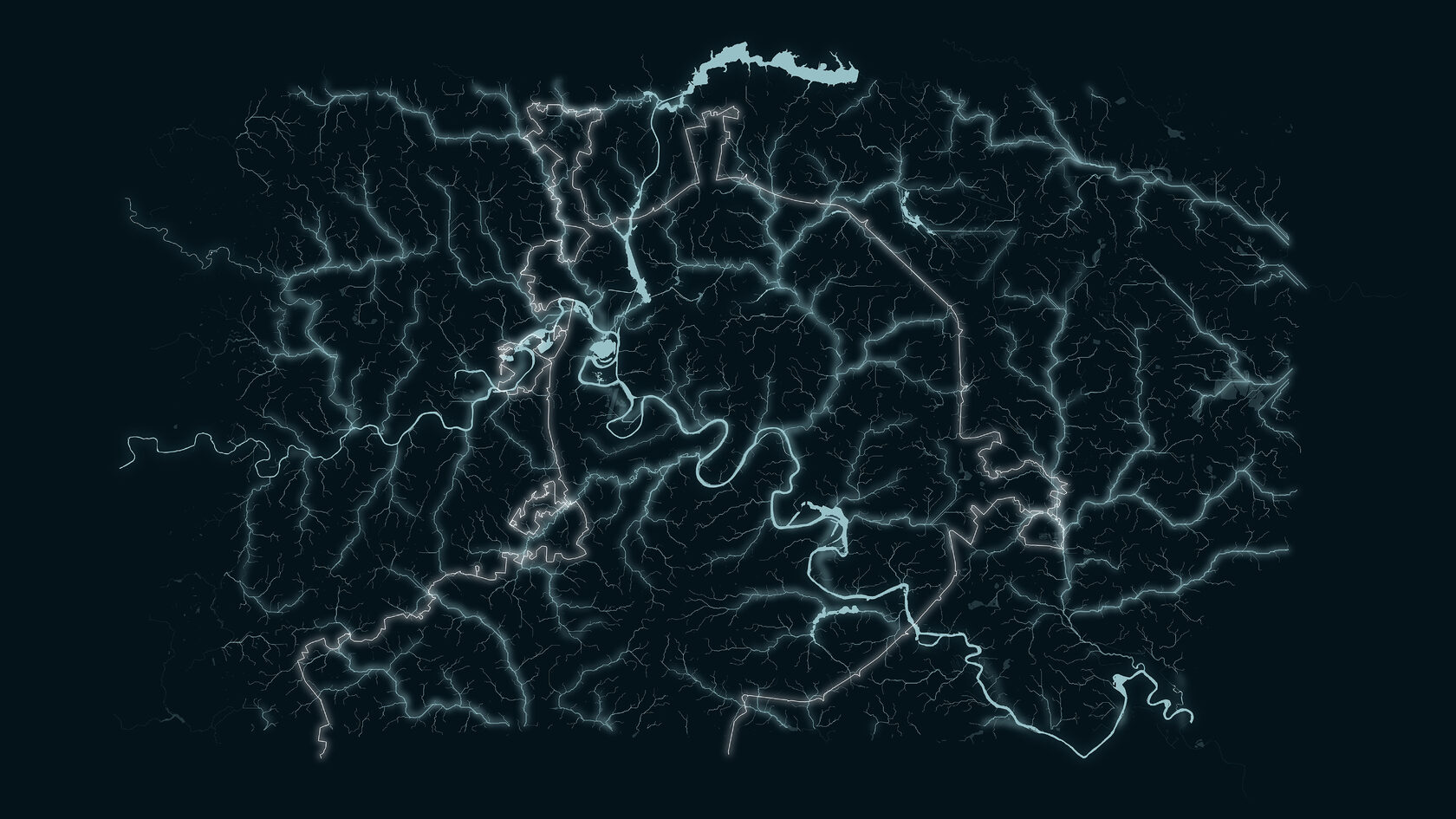

В XX веке в пределах МКАД можно было насчитать более 800 водотоков. Примерно 465 из них исчезли с поверхности города (были заключены в подземные коллекторы или полностью засыпаны), а около 355 сохранились частично. Из 115−140 рек в пределах МКАД к 1996 году полностью или частично уцелели около 70, то есть чуть больше половины. Правда, с учетом длины сохранившихся участков, уцелела не половина, а только треть или даже четверть имевшихся малых рек. Статья РЕЛЬЕФ МОСКВЫ Э. А. Лихачёва, Ю.А.Насимович
Процесс открытия русел. Впервые термин «daylighting» в данном значении был использован еще в 1984 году Дугласом Вульфом при создании проекта Строубери парк в Беркли, Калифорния, США. «Daylighting. New life for Buried Streams» Richard Pinkham Rocky Mountain IInstitute, Old Snowmass, Colorado
Цикл, который включает в себя непрерывную циркуляцию воды в системе земной атмосферы. Из многих процессов, участвующих в круговороте воды, наиболее важными являются испарение, транспирация, конденсация, осаждение и сток. Хотя общее количество воды в цикле остается практически неизменным, ее распределение между различными процессами постоянно меняется.
ГИДРОЛОГИЧЕСКИЙ ЦИКЛ

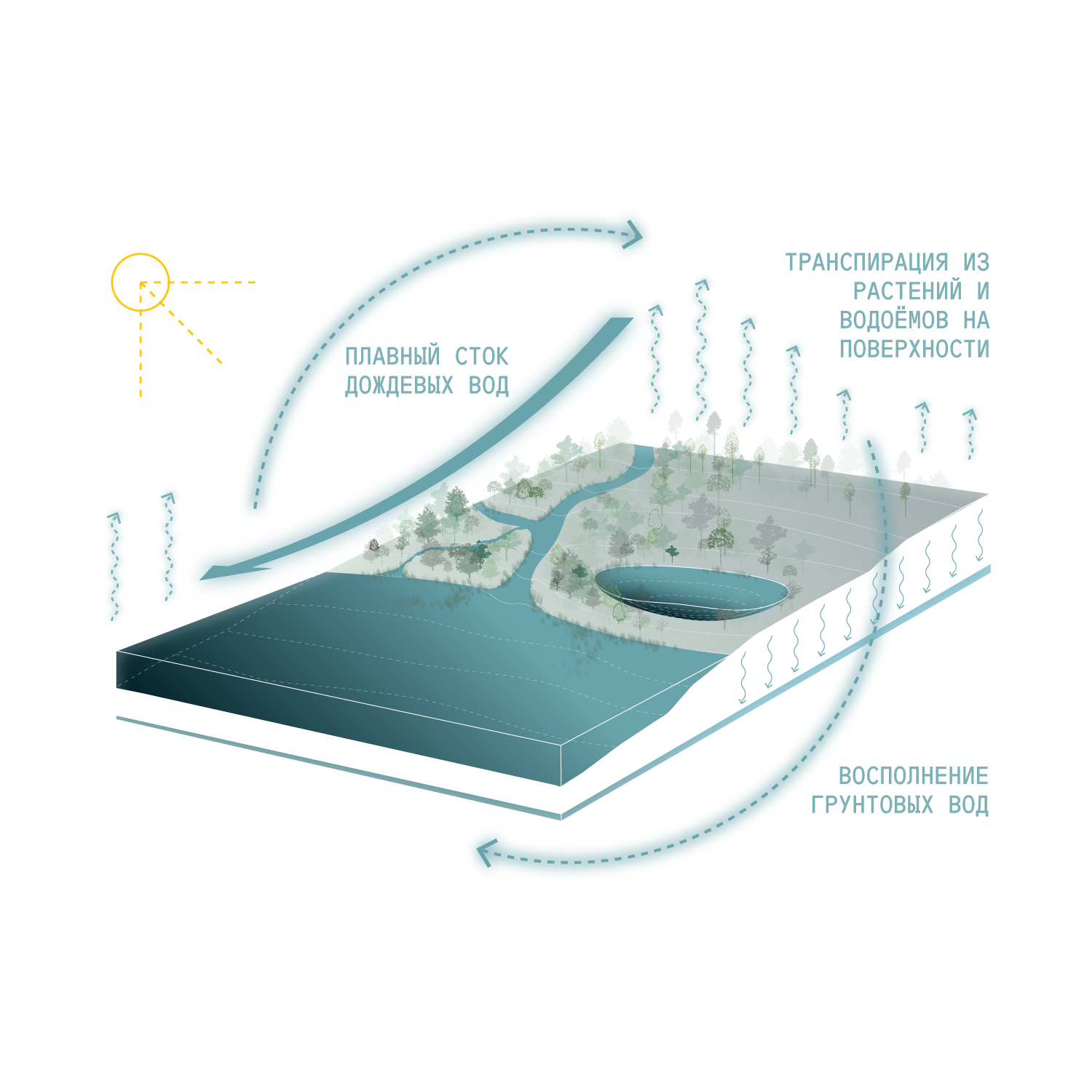

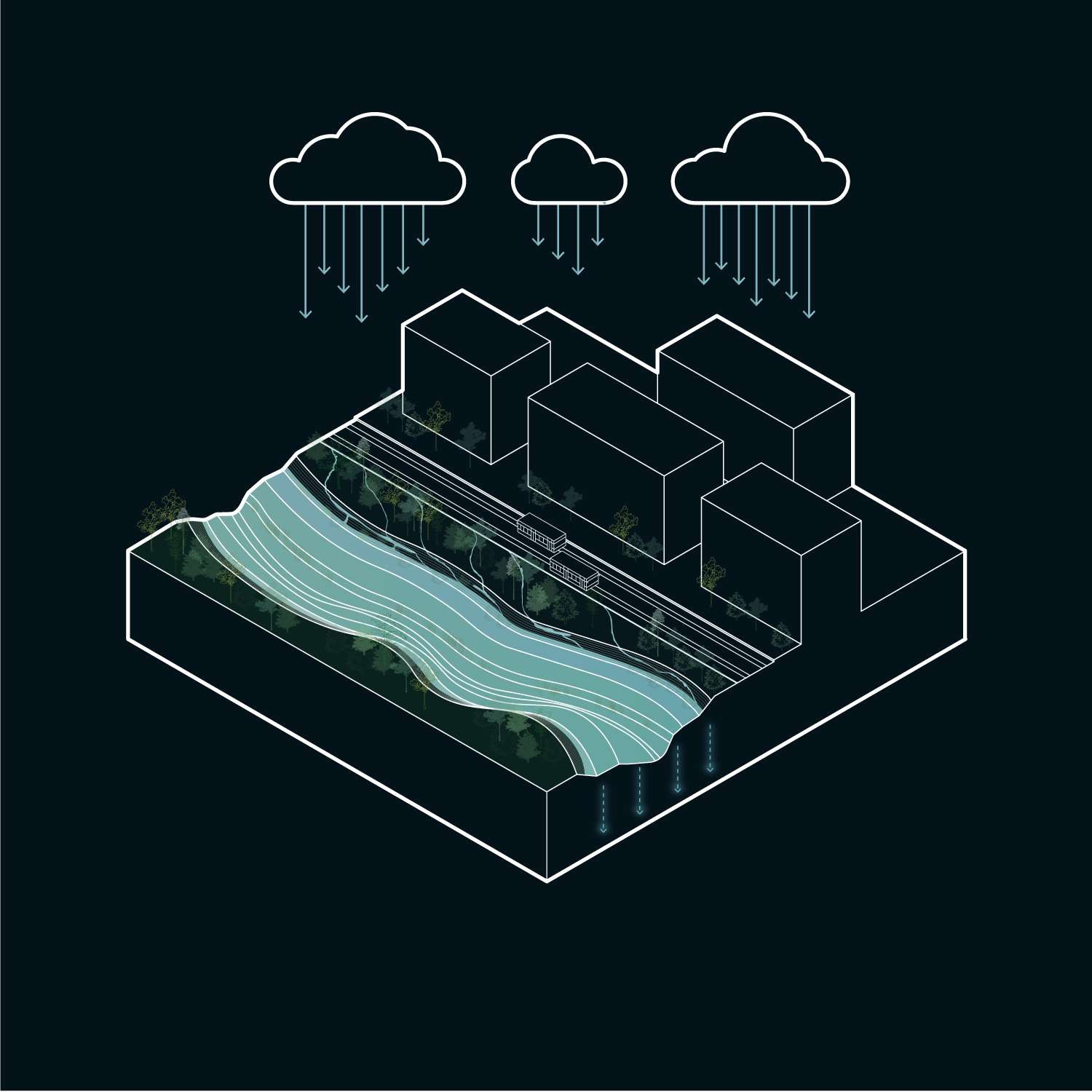

Гидрологический цикл — это процесс циклического перемещения воды в земной биосфере. Во многом именно от него зависят другие биологические и экологические процессы, влияющие на жизнь горожан.

Гидрологический цикл — это процесс циклического перемещения воды в земной биосфере. Во многом именно от него зависят другие биологические и экологические процессы, влияющие на жизнь горожан.
При естественном гидрологическом цикле реки могут самоочищаться. Происходит подпитка водоносного горизонта. Речные флора и фауна способствуют развитию биоразнообразия.

2.
СЕГОДНЯ —
НАРУШЕННЫЙ
3.

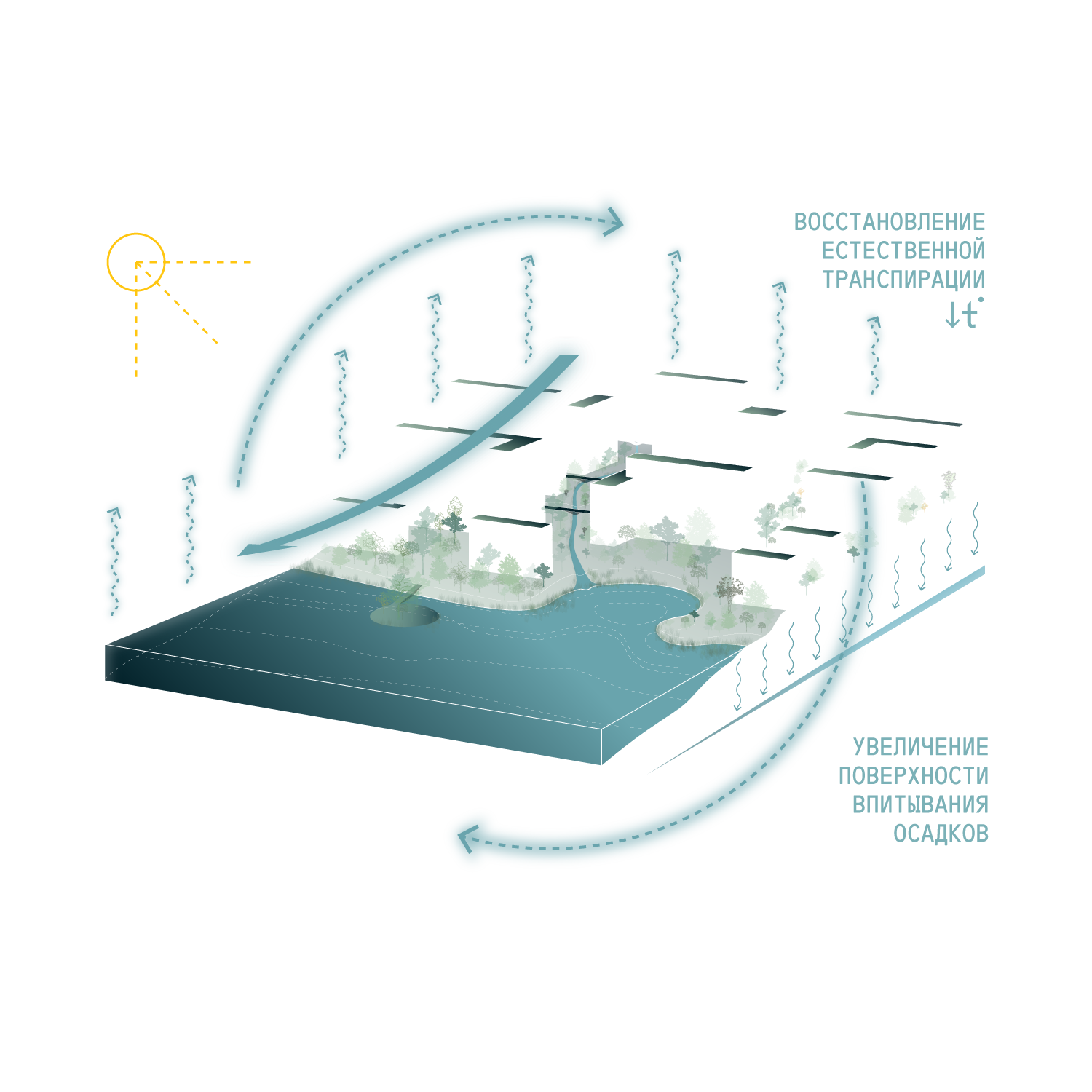

ЗАВТРА —
ВОССТАНОВЛЕННЫЙ

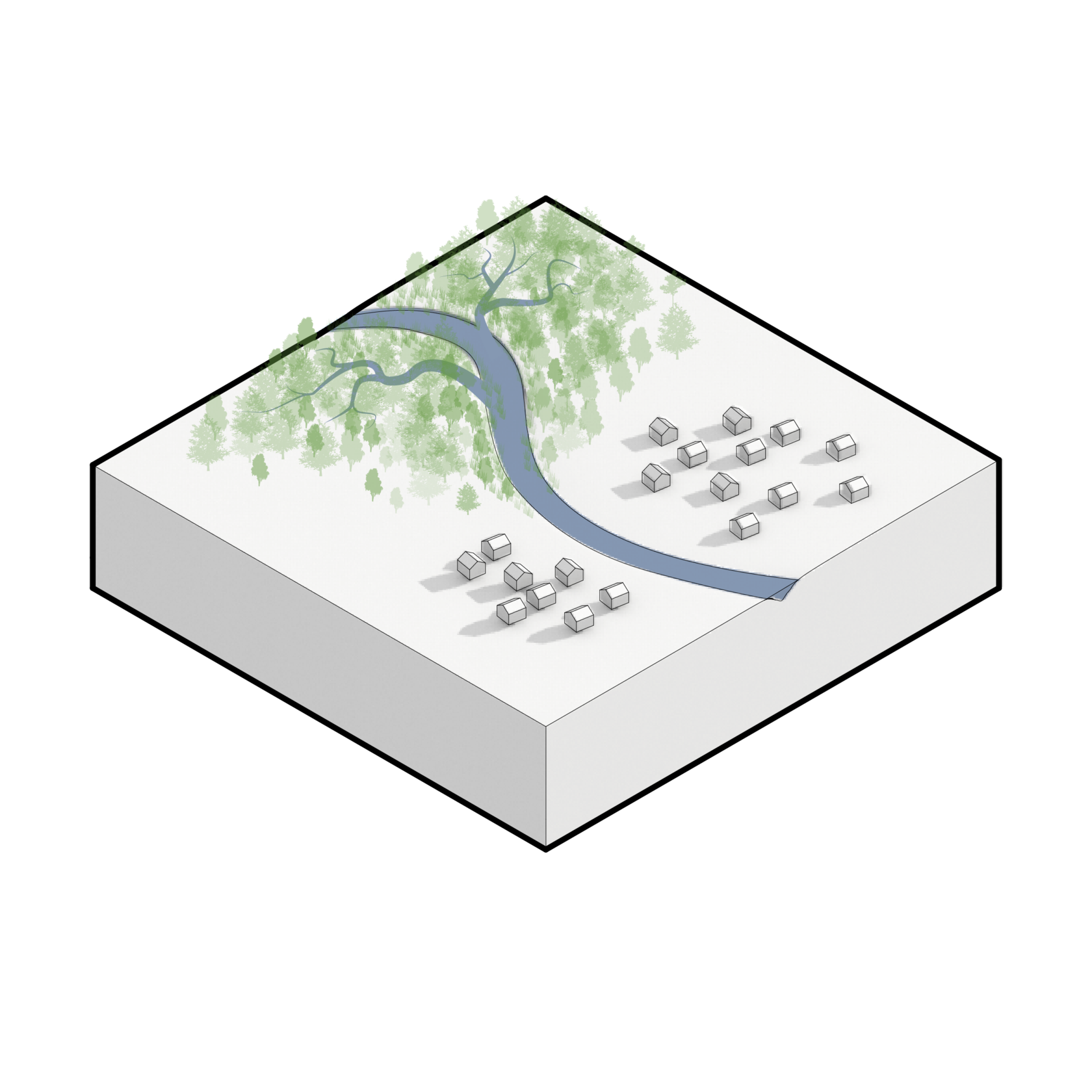

1.
ВЧЕРА — ЕСТЕСТВЕННЫЙ

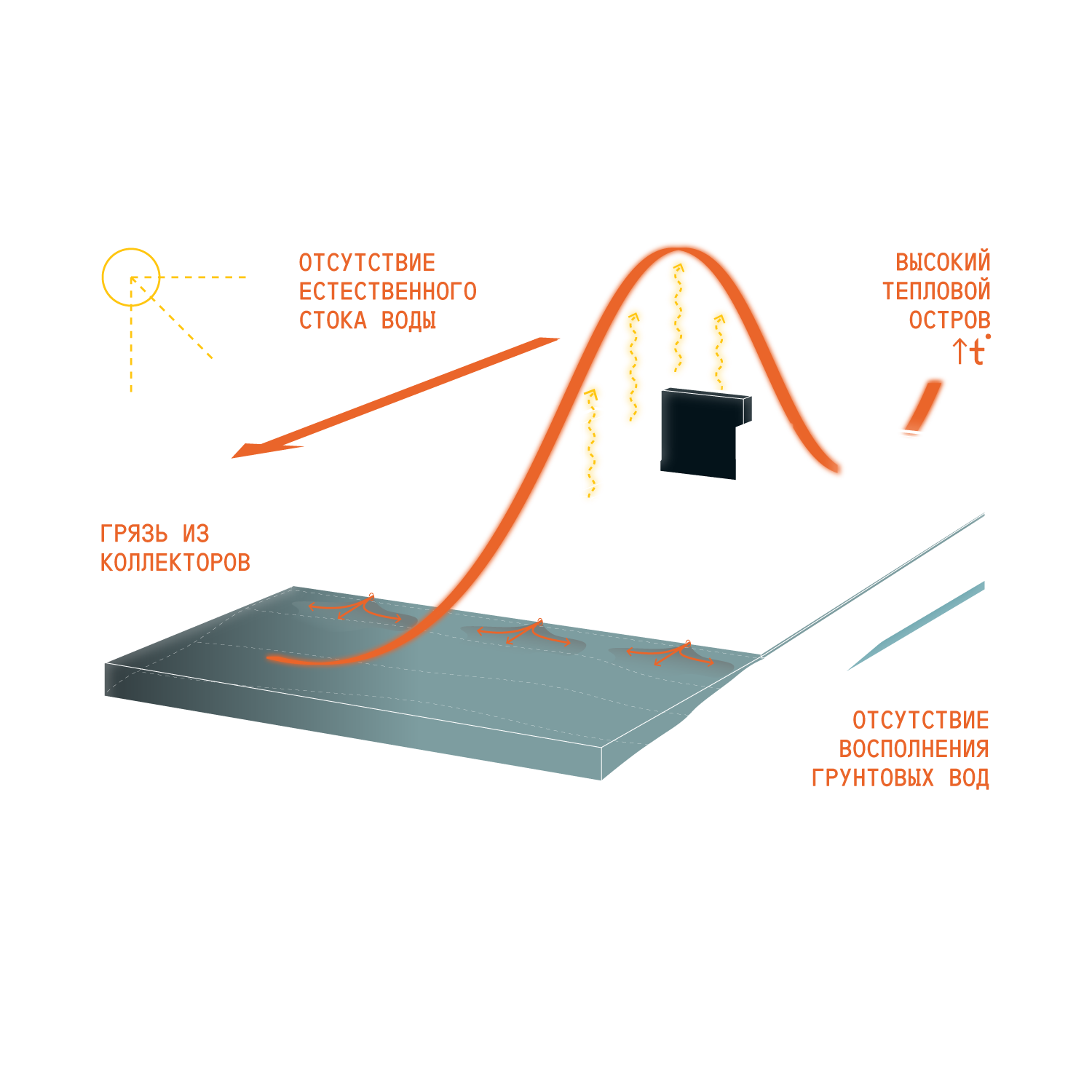

Урбанизация нарушила естественный гидрологический цикл. Это привело к загрязнению рек, подтоплениям и усилению эффекта теплового острова.

Создание зеленой инфраструктуры позволяет развивать территории с учетом естественного гидрологического цикла. С ее помощью можно защитить города от природных катаклизмов и восстановить нарушенный экологический баланс.
ДВА ПОДХОДА
К ВОДООТВЕДЕНИЮ

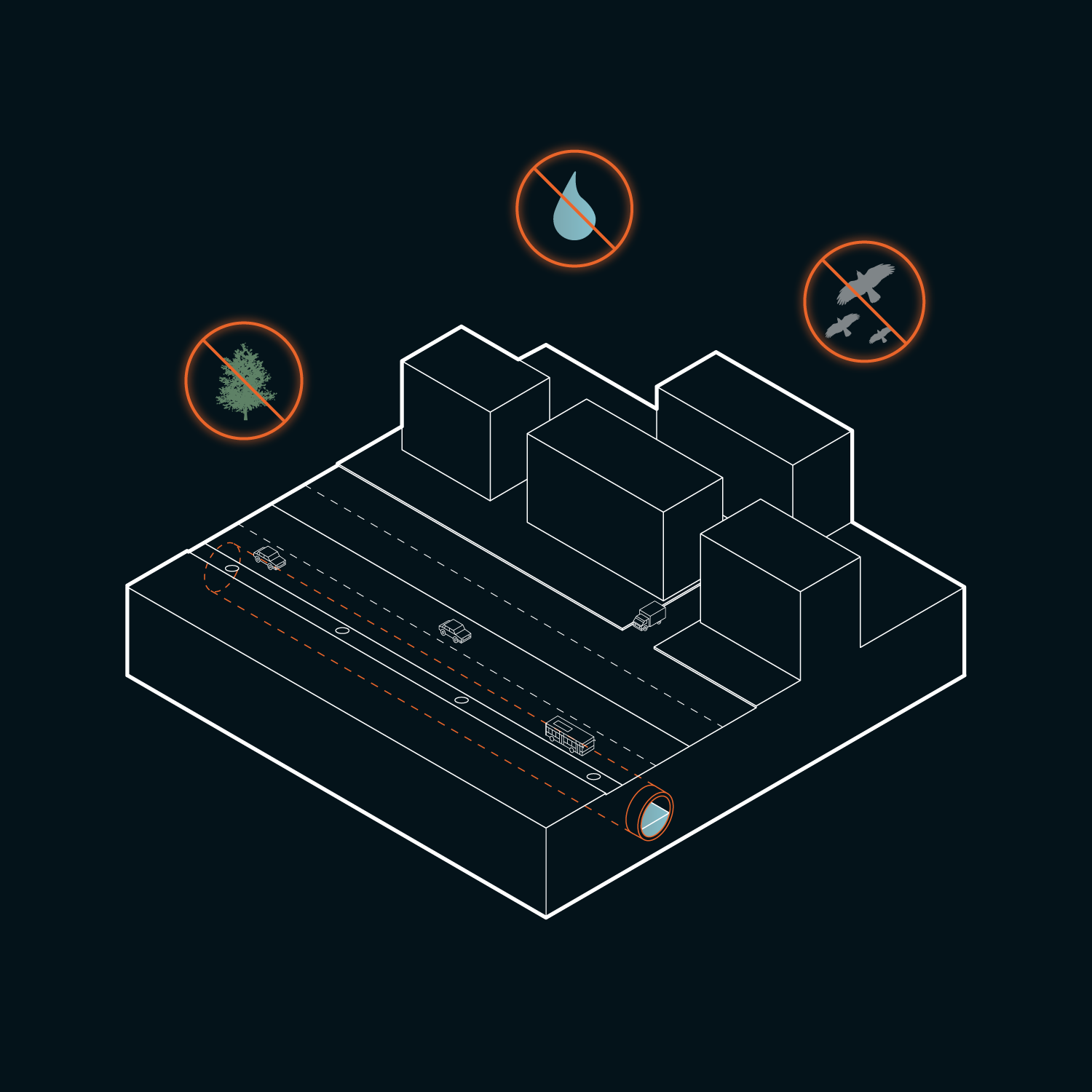

К серой инфраструктуре относятся традиционные инженерные сооружения, такие как плотины, дамбы, системы ливневой канализации, трубопроводы. Название термина связано с цветом бетона — материала, который чаще всего используется для создания подобных конструкций.

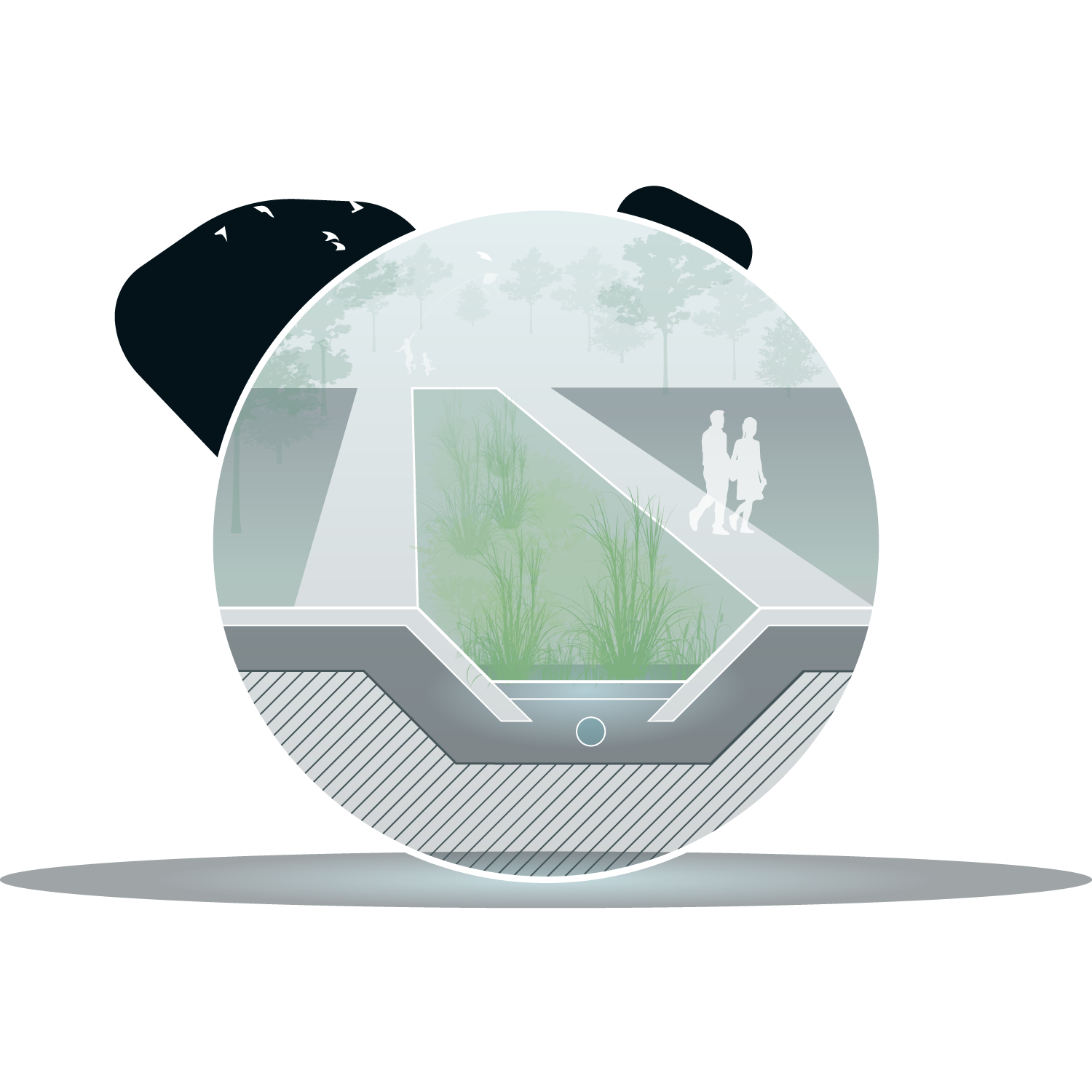

Зеленая" инфраструктура — это стратегически спланированная сеть природных территорий, интегрированная в городские и сельские территории. Зеленая инфраструктура используется для поддержания биоразнообразия и защиты экосистем.
Margaret Palmer and Kelly L. Hondula, University of Maryland, College Park (2014). Ecological Restoration of Streams and Rivers: Shifting Strategies and Shifting Goals. Article in Annual Review of Ecology Evolution and Systematics. P. 260, table 2.
Margaret Palmer and Kelly L. Hondula, University of Maryland, College Park (2014). Ecological Restoration of Streams and Rivers: Shifting Strategies and Shifting Goals. Article in Annual Review of Ecology Evolution and Systematics. p. 260, table 2.

Серая инфраструктура, была спроектирована без учета глобальных климатических изменений. Сегодня она все хуже справляется со своей задачей. Индустриальная модель водоотведения способствует нарушению гидрологического цикла.

Для создания устойчивой городской среды и восстановления естественных процессов необходимо проектировать зеленую инфраструктуру. Она позволяет восстановить естественный гидрологический цикл и интегрировать естественные экологические процессы в городскую среду.
Серая инфраструктура, была спроектирована без учета глобальных климатических изменений. Сегодня она все хуже справляется со своей задачей. Индустриальная модель водоотведения способствует нарушению гидрологического цикла.

Для создания устойчивой городской среды и восстановления естественных процессов необходимо проектировать зеленую инфраструктуру. Она позволяет восстановить естественный гидрологический цикл и интегрировать естественные экологические процессы в городскую среду.

НЕДОСТАТКИ СЕРОЙ ИНФРАСТРУКТУРЫ
Прибрежные экосистемы входят в число наиболее продуктивных экосистем мира. Находясь на границе двух сред — почвенной и водной, где жизнь развивается наиболее интенсивно, водно-болотные угодья имеют большое значение для биосферы.
Согласно исследованию Национального института строительных наук (NIBS), каждый доллар, потраченный на смягчение последствий, экономит обществу в среднем 6 долларов — цифра, которая учитывает только избегаемые потери. Помимо этого альтернативный подход имеет преимущества в социальном плане: такая инфраструктура обеспечивает улучшение здоровья и эмоционально-психического состояния.
В 2002 году в в Нидерландах изучали вопрос о целесообразности альтернативного подхода и пришли к выводу, что это дает больше возможностей для контроля ситуации. Это значит, что меньше людей приходится эвакуировать в случае бедствия, и меньше ущерба наносится городской среде. Таким образом покрываются расходы на создание подобной инфраструктуры.
Основная причина повышения температуры в городах — преобразования земной поверхности человеком. Плотная застройка городской среды, покрытие естественной поверхности материалами, активно поглощающими тепловое излучение, и сокращение площадей, занятых зелеными насаждениями ведет к изменениям термических свойств земной поверхности и понижает суммарное испарение.
По данным на 2016 год, «Мосводосток» последние годы получает по 6,1 млрд рублей в год на водоотведение — эти деньги идут только на обслуживание существующих сетей.
Hathway, E. A. and Sharples, S. (2012).The interaction of rivers and urban form in mitigating the urban heat island effect: a UK case study. Building and Environment. 58: 14−22.
Технология использования живых растений для очистки воды, загрязненной опасными веществами. James G. Speight, Natural Water Remediation, 2020.
Например, при реализации проекта восстановления русла ручья Аркадия Крик в Карамазу (Мичиган, США) инвестиции государственного сектора составили 18 млн долларов и привлекли более чем 200 млн долларов частных инвестиций, благодаря чему в городе появился новый музей, штаб-квартира банка и другие учреждения и предприятия. Поступления налога на имущество в город после реализации проекта увеличились с 60 000 до 400 000 долларов в год.
Согласно Zurich Stream Daylighting Program, процесс восстановления подземных рек обходится на 40−60 % дешевле, чем установка городских коллекторов (1000−2000 швейцарских франков и 2000−3000 швейцарских франков за метр длины соответственно). Conradin and Buchli, 2005.
Согласно Annual Review of Public Health, повышение температуры в городе может привести к необратимым проблемам со здоровьем и увеличить риск ранней смерти.
В 2010 году ООН включила жару в России в топ-10 самых смертоносных бедствий за предыдущие 20 лет.
Согласно исследованию "American Water Resources Association"
Urban Heat Island in Moscow Derived from Satellite Data, Lokoshchenko M.A., Enukova Ye A., Russian Meteorology and Hydrology, издательство Allerton Press Inc. (United States), том 45, № 7, с. 488−497, 2020.
В 1995 году в центре города Каламазу, штат Мичиган, был обнаружен и возвращен на поверхность ручей Аркадия Крик, заменивший в этом районе устаревшую коллекторную сеть, созданную для защиты от наводнений.
Водосборный бассейн (водосборная площадь, водосбор) — часть земной поверхности, толщи почв и грунтов, откуда поверхностные и подземные воды поступают в водный объект (реки, озера, водохранилища, моря и океаны).
Сохранение и восстановление биоразнообразия. Колл. авторов. М.: Издательство Научного и учебно-методического центра, 2002. 286 с.
Проект модернизации участка реки Калланг, Сингапур. В ходе проекта демонтировали 2,7 км бетонного канала и сформировали 3,2 км естественного русла реки. Для укрепления берегов использовались биоинженерные технологии, включая каменные отсыпки, бамбуковые и джутовые сетки. Из-за того, что ширина поймы, предусмотренной на случай затопления, шире, чем бетонный канал, пропускная способность реки в сезон дождей увеличилась и затопления прекратились.
По официальным расчетам московской правительственной программы по модернизации системы водоотведения на 2012−2018 гг.
По официальным данным центра «ФОБОС».
Самое крупное наводнение Москвы. 16 квадратных километров затопленных территорий.
Согласно исследованию Агентства по охране окружающей среды США объем осадков в мире с 1901 по 2000 год увеличился в среднем на 2 см за 10 лет.
Согласно исследованию, увеличение доступных природных территорий в городе на 1% приводит к снижению частоты тревоги и аффективного расстройства на 4 %.
Обеспечение наличия и рационального использования водных ресурсов и санитарии для всех является одной из 17 целей устойчивого развития ООН.
Согласно исследованию Гринпис России.
НАРУШЕНИЕ
ЭКОЛОГИЧЕСКОГО БАЛАНСА

ЭФФЕКТ
ТЕПЛОВОГО ОСТРОВА
ПОДТОПЛЕНИЯ
ДОРОГОСТОЯЩАЯ
ИНФРАСТРУКТУРА
Формирование теплового острова негативно сказывается на здоровье горожан. Этот эффект усиливается при заключении рек в бетонные коллекторы. Также при этом вода перестает охлаждать воздух над рекой.
средняя годовая температура города выше температуры сельской местности в Московской области. Эта разница в 3 раза больше, чем в других городах России.


на 2,8 ºС
Из-за климатических изменений во многих городах уже несколько лет растет средний объем осадков. Подземные коллекторы быстро переполняются, что приводит к подтоплениям, наносящим городу существенный финансовый ущерб.


в 20 раз
повышается вероятность ежегодного затопления при увеличении площади водонепроницаемых поверхностей
в водосборном бассейне с 0 % до 25 %.

Обслуживание и ремонт коллекторов обходятся дороже, чем содержание открытого речного русла. При этом закрытые русла позволяют только перемещать водный поток, тогда как естественные реки могут служить пространством для отдыха жителей и местом обитания животных и растений.
3 млрд рублей


ежегодно выделяется на модернизацию системы водоотведения Москвы.

Урбанизация привела к уничтожению уникальных прибрежных экосистем, органических соединений, прибрежной флоры и фауны. При отсутствии прибрежных растений и контакта со светом и воздухом реки перестают самоочищаться и со временем загрязняются.


на 700 га
уменьшилось количество зеленых насаждений в Москве
НЕДОСТАТКИ СЕРОЙ ИНФРАСТРУКТУРЫ
НАРУШЕНИЕ ЭКОЛОГИЧЕСКОГО БАЛАНСА
Урбанизация привела к уничтожению уникальных прибрежных экосистем, органических соединений, всей прибрежной флоры и фауны. При отсутствии прибрежных растений и контакта со светом и воздухом реки перестают самоочищаться и со временем загрязняются.

на 700 га
уменьшилось количество зеленых насаждений в Москве.

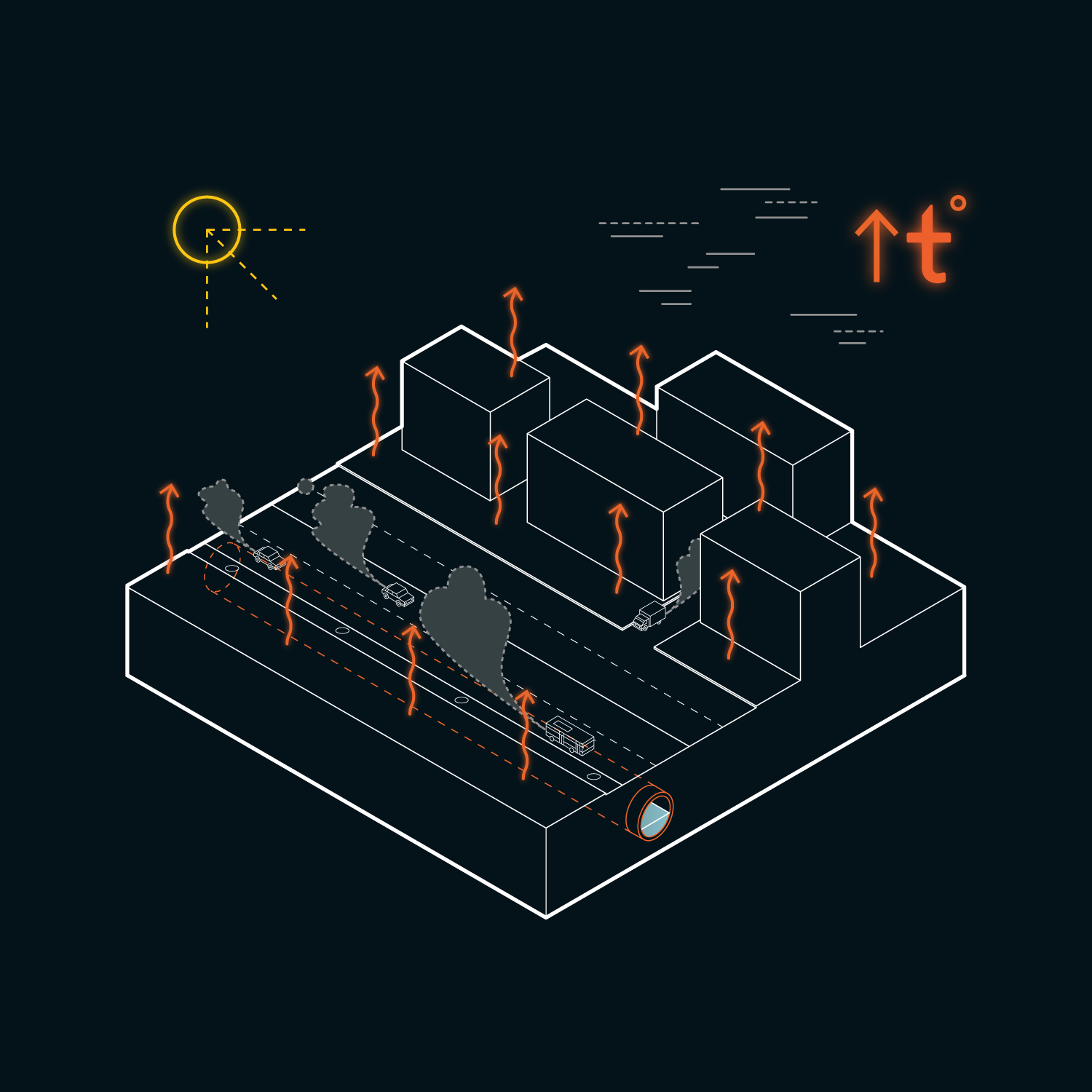

ЭФЕКТ ТЕПЛОВОГО ОСТРОВА
Формирование теплового острова негативно сказывается на здоровье горожан. Этот эффект усиливается при заключении рек в бетонные коллекторы. Также при этом вода перестает охлаждать воздух над рекой.

на 2,8 ºС
средняя годовая температура города выше температуры Московской области. Эта разница в 3 раза больше, чем в других городах России.

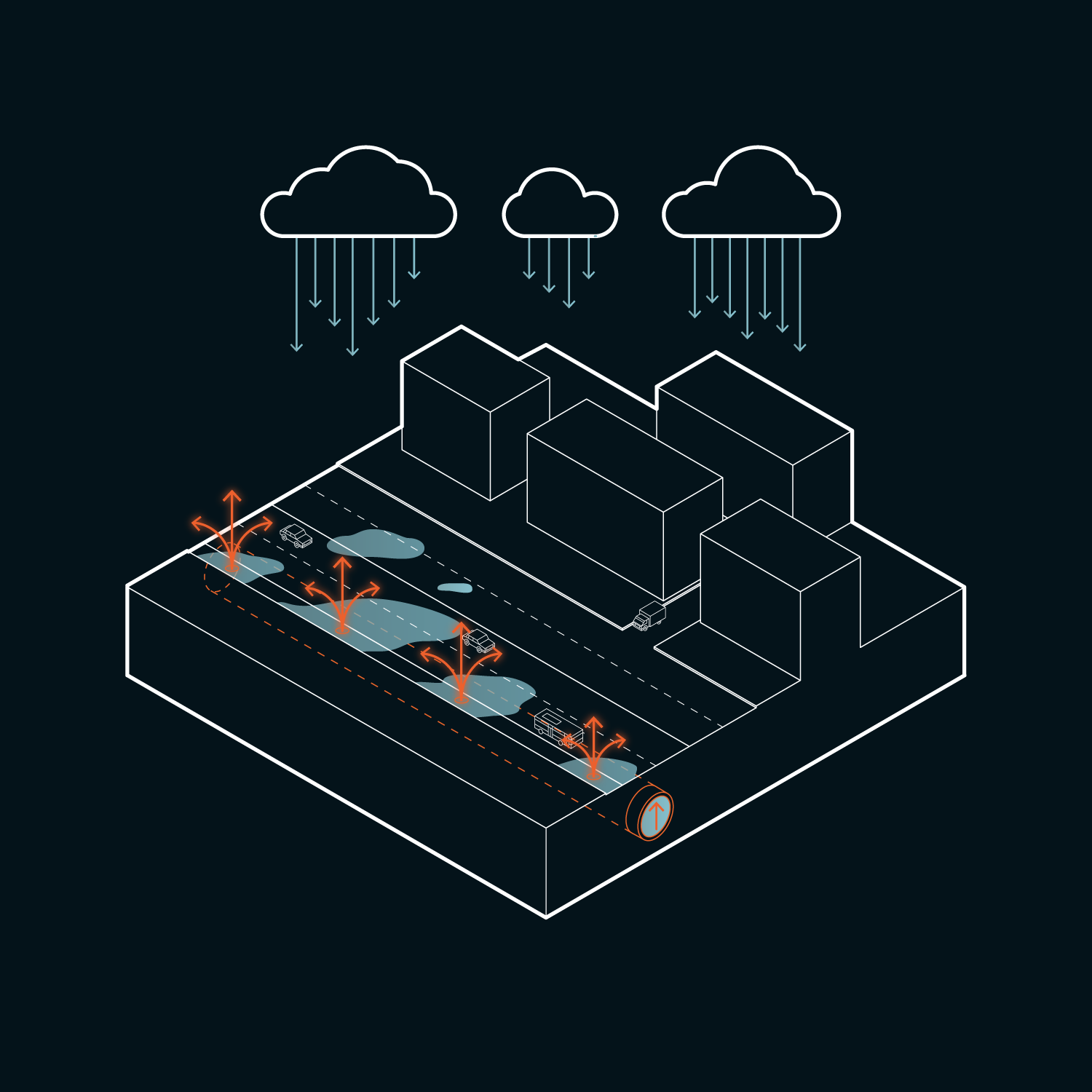

ПОДТОПЛЕНИЯ
Из-за климатических изменений во многих городах уже несколько лет растет средний объем осадков. Подземные коллекторы быстро переполняются, что приводит к подтоплениям, наносящим городу существенный финансовый ущерб.

в 20 раз
повышается вероятность ежегодного затопления при увеличении площади водонепроницаемых поверхностей в водосборном бассейне с 0% до 25%.

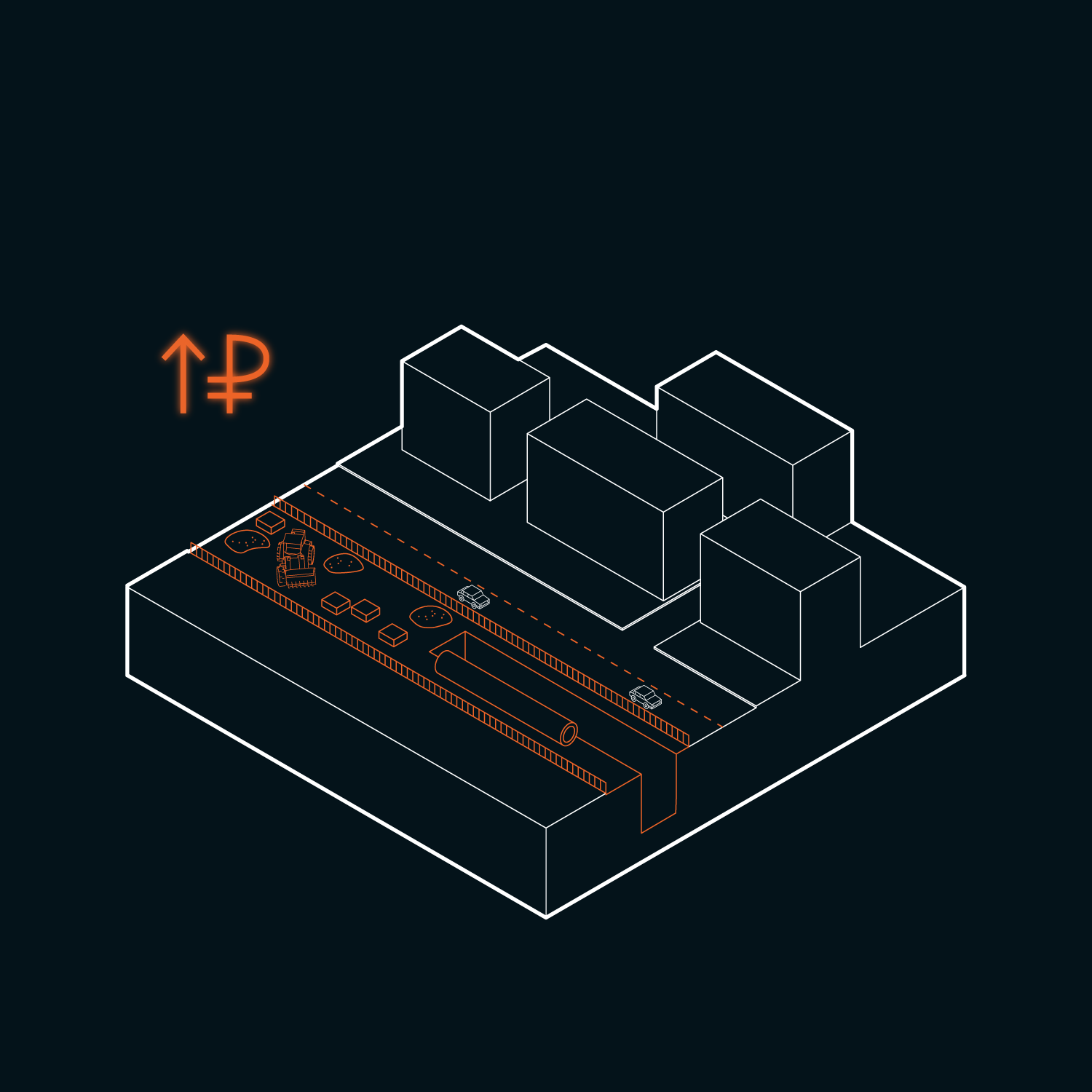

ДОРОГОСТОЯЩАЯ ИНФРАСТРУКТУРА
Обслуживание и ремонт коллекторов обходятся дороже, чем содержание открытого речного русла. При этом закрытые русла позволяют только перемещать водный поток, тогда как естественные реки могут служить пространством для отдыха жителей и местом обитания животных и растений.

3 млрд рублей
ежегодно выделяется на модернизацию системы водоотведения Москвы.
ЭФФЕКТЫ ЗЕЛЕНОЙ ИНФРАСТРУКТУРЫ

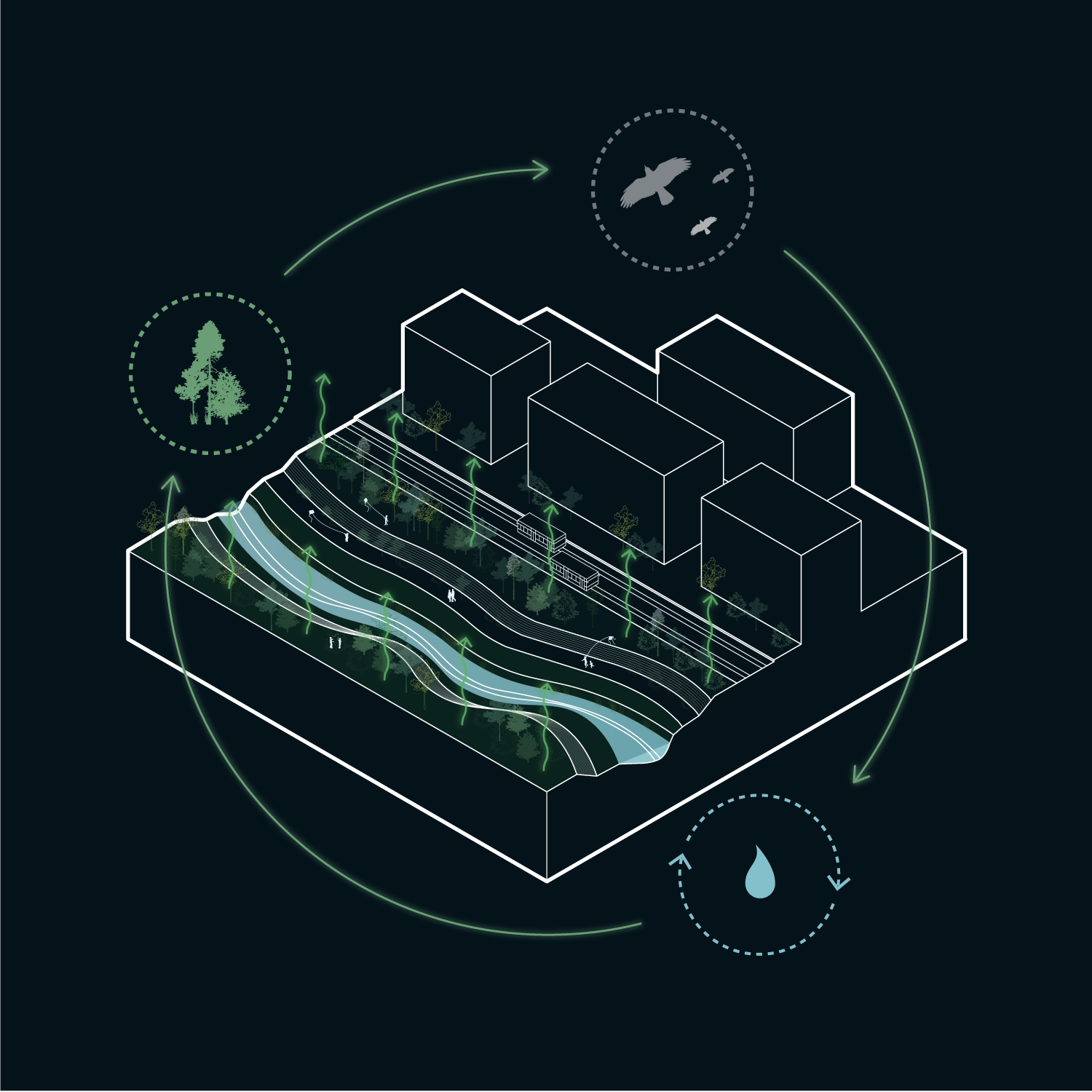

ВОССТАНОВЛЕНИЕ ЭКОЛОГИЧЕСКОГО БАЛАНСА
Возвращение природного состояния рек помогает восстановить важные прибрежные места обитания животных и растений, а также коридоры для миграции рыб. Открытые русла помогают преобразовывать и нейтрализовывать загрязняющие вещества в воде за счет процессов фиторемедиации, воздействия солнечного света, воздуха и почв.

75−100%
реализованных проектов восстановления естественных русел демонстрируют улучшение качества воды, появление и развитие желаемых видов флоры и фауны, образование и динамику органических питательных веществ.

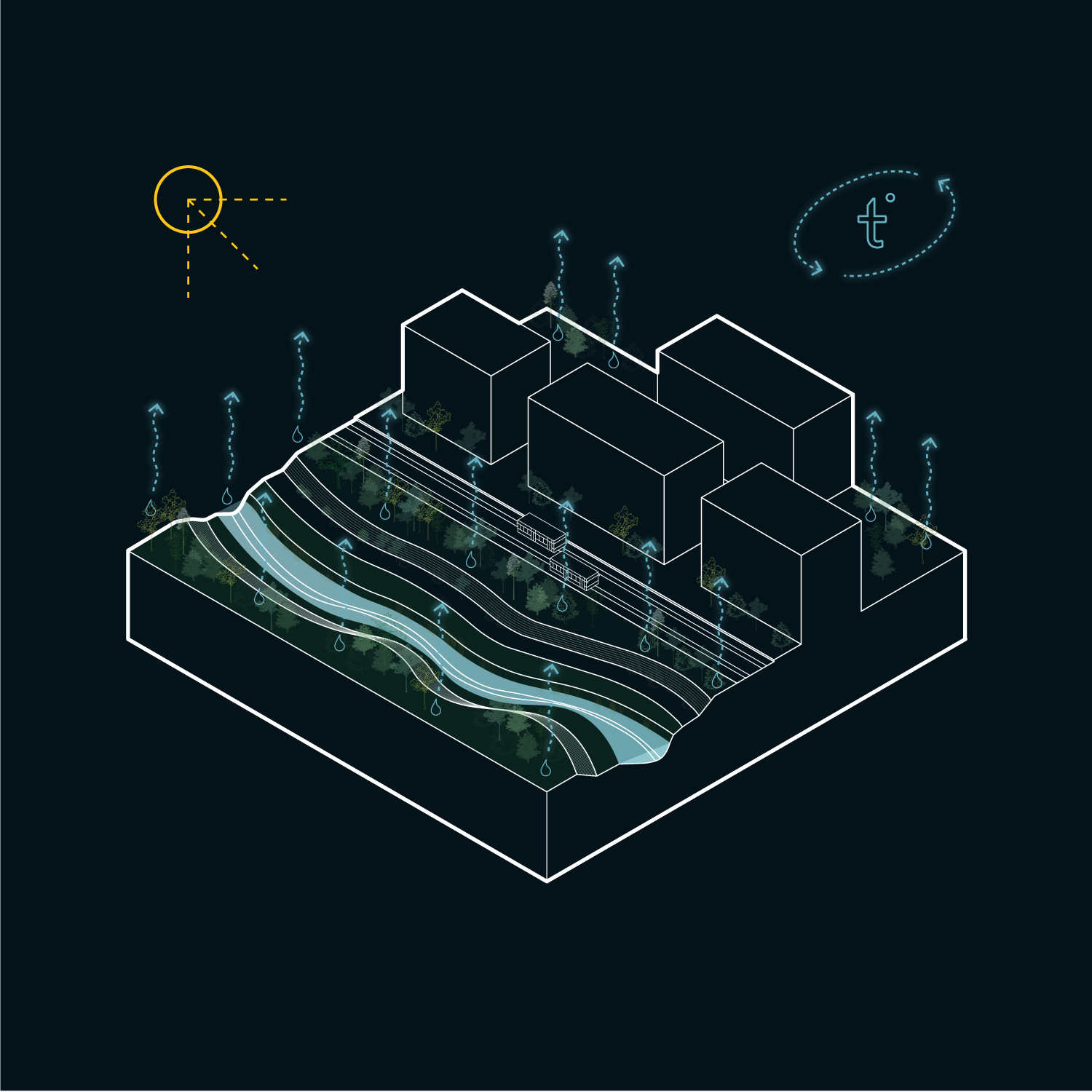

РЕГУЛИРОВАНИЕ КЛИМАТА
Возвращение рек помогает в борьбе с эффектом теплового острова. В городе становится больше зеленых территорий, а открытая водная поверхность позволяет создать комфортный микроклимат. Даже небольшая река может охладить температуру воздуха на 1 градус, что существенно сказывается на комфорте и здоровье горожан.

на 3,3−5,9 °С
снизилась температура воздуха над восстановленным ручьем в Сеуле по сравнению с температурой на параллельной дороге в 4−7 кварталах от ручья.
ПРЕДУПРЕЖДЕНИЕ ПОДТОПЛЕНИЙ
Пропускная способность естественных русел в разы выше, чем у подземных коллекторов, а неровности естественного речного русла снижают скорость водных потоков, предотвращая эрозию берега.

При необходимости вода в реке может подниматься и разливаться на территорию прибрежных заливных лугов, что позволяет нивелировать подтопления.

на 80%
увеличилась
дренажная способность реки Калланг в Сингапуре после замены бетонного канала естественным руслом во избежание сезонных наводнений.

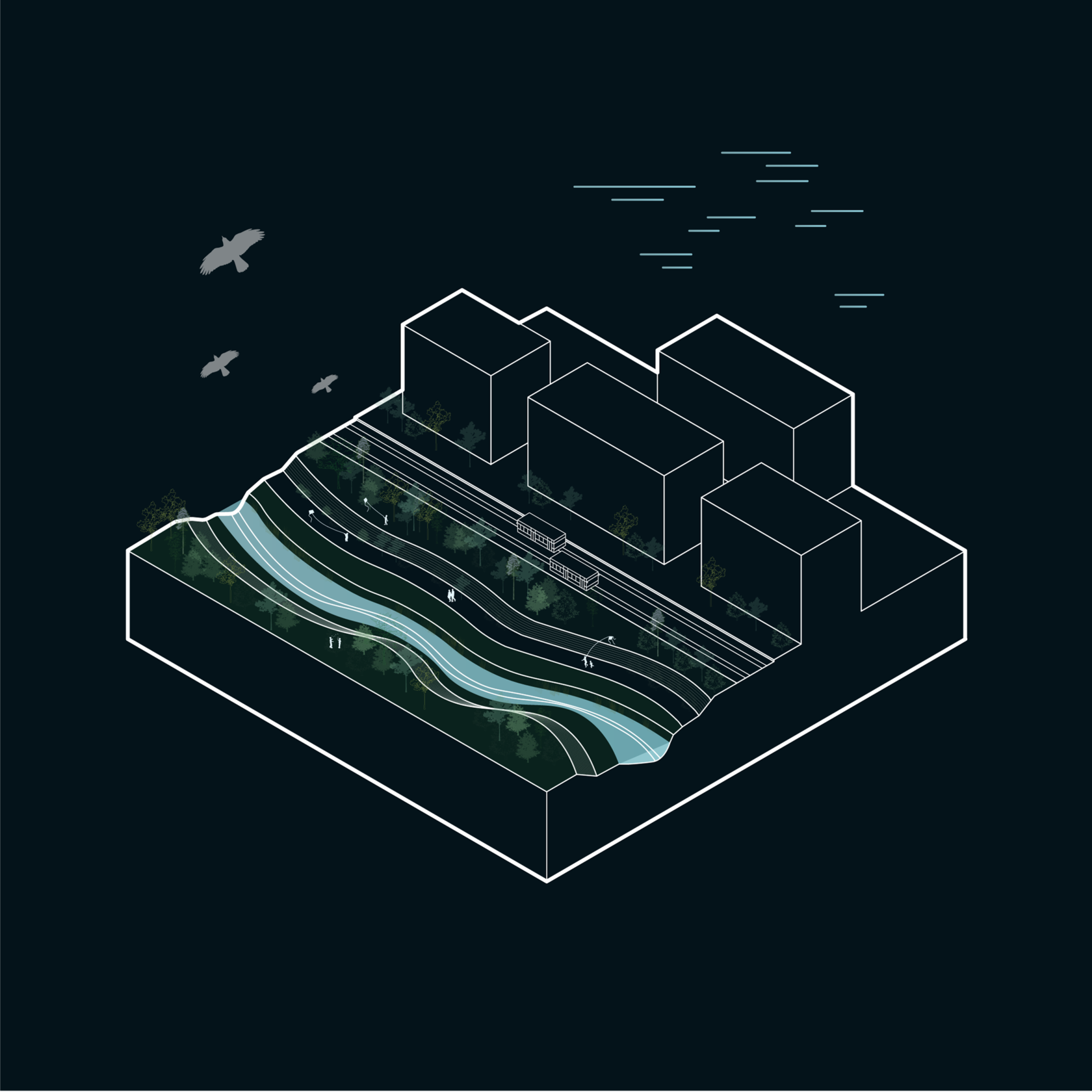

ПОВЫШЕНИЕ КАЧЕСТВА СРЕДЫ
Наличие набережных повышает привлекательность и ценность прилегающих территорий, в том числе жилой застройки.

Прибрежные территории — это уникальные пространства для отдыха и прогулок. Внешний вид, ощущение, запах открытой воды и речной растительности, контакт с водными и прибрежными существами приближают жителя мегаполиса к природе, что способствует повышению психологического комфорта.


на 91 и 85 %
соответственно выросли инвестиции в район и поступление налога на имущество после реализации проекта Аркадия Крик в Карамазу, Мичиган, США.
ЭФФЕКТЫ ЗЕЛЕНОЙ ИНФРАСТРУКТУРЫ
ВОССТАНОВЛЕНИЕ
ЭКОЛОГИЧЕСКОГО БАЛАНСА
РЕГУЛИРОВАНИЕ
КЛИМАТА
ПРЕДУПРЕЖДЕНИЕ
ПОДТОПЛЕНИЙ
ПОВЫШЕНИЕ
КАЧЕСТВА СРЕДЫ
Наличие набережных повышает привлекательность и ценность прилегающих территорий, в том числе жилой застройки.

Прибрежные территории — это уникальные пространства для отдыха и прогулок. Внешний вид, ощущение, запах открытой воды и речной растительности, контакт с водными и прибрежными существами приближают жителя мегаполиса к природе, что способствует повышению повышению психологического комфорта.

соответственно выросли инвестиции в район и поступления налога на имущество после реализации проекта Аркадия Крик в Каламазу (Мичиган, США)
на 91 и 85 %
Пропускная способность естественных
русел в разы выше, чем у подземных коллекторов, а неровности естественного речного русла снижают скорость водных потоков, предотвращая эрозию берега.

При необходимости вода в реке может подниматься и разливаться на территорию прибрежных заливных лугов, что позволяет нивелировать подтопления.




увеличилась дренажная способность реки Калланг в Сингапуре после замены бетонного канала естественным руслом во избежание сезонных наводнений.
на 80 %
Возвращение рек помогает в борьбе с эффектом теплового острова. В городе становится больше зелёных территорий, а открытая водная поверхность позволяет создать комфортный микроклимат. Даже небольшая река может охладить температуру воздуха на 1 градус, что существенно сказывается на комфорте и здоровье горожан.
снизилась температура воздуха над восстановленным ручьем в Сеуле по сравнению с температурой на параллельной дороге в 4−7 кварталах от ручья.
на 3,3–5,9°
Возвращение природного облика рек помогает восстановить важные прибрежные места обитания животных и растений, а также коридоры для миграции рыб. Открытые русла помогают преобразовывать и нейтрализовывать загрязняющие вещества в воде за счет процессов фиторемедиации, воздействия солнечного света, воздуха и почв.
реализованных проектов восстановления естественных русел демонстрируют улучшение качества воды, появление и развитие желаемых видов флоры и фауны, образование и динамику органических питательных веществ.
75-100 %
МОСКВА-РЕКА:
СЛОЖНАЯ
ГИДРОЛОГИЧЕСКАЯ СИСТЕМА

На протяжении многих лет жители Москвы использовали полезные ресурсы Москвы-реки. Водный каркас неоднократно перекраивался под нужды людей: водотоки заключались в подземные коллекторы, водно-болотные угодья осушались, укреплялись набережные, строились новые каналы. Все это существенно изменило природный ландшафт и нарушило естественный гидрологический цикл.
На протяжении многих лет жители Москвы использовали полезные ресурсы Москвы-реки. Водный каркас неоднократно перекраивался под нужды людей: водотоки заключались в подземные коллекторы, водно-болотные угодья осушались, укреплялись набережные, строились новые каналы. Все это существенно изменило природный ландшафт и нарушило естественный гидрологический цикл.

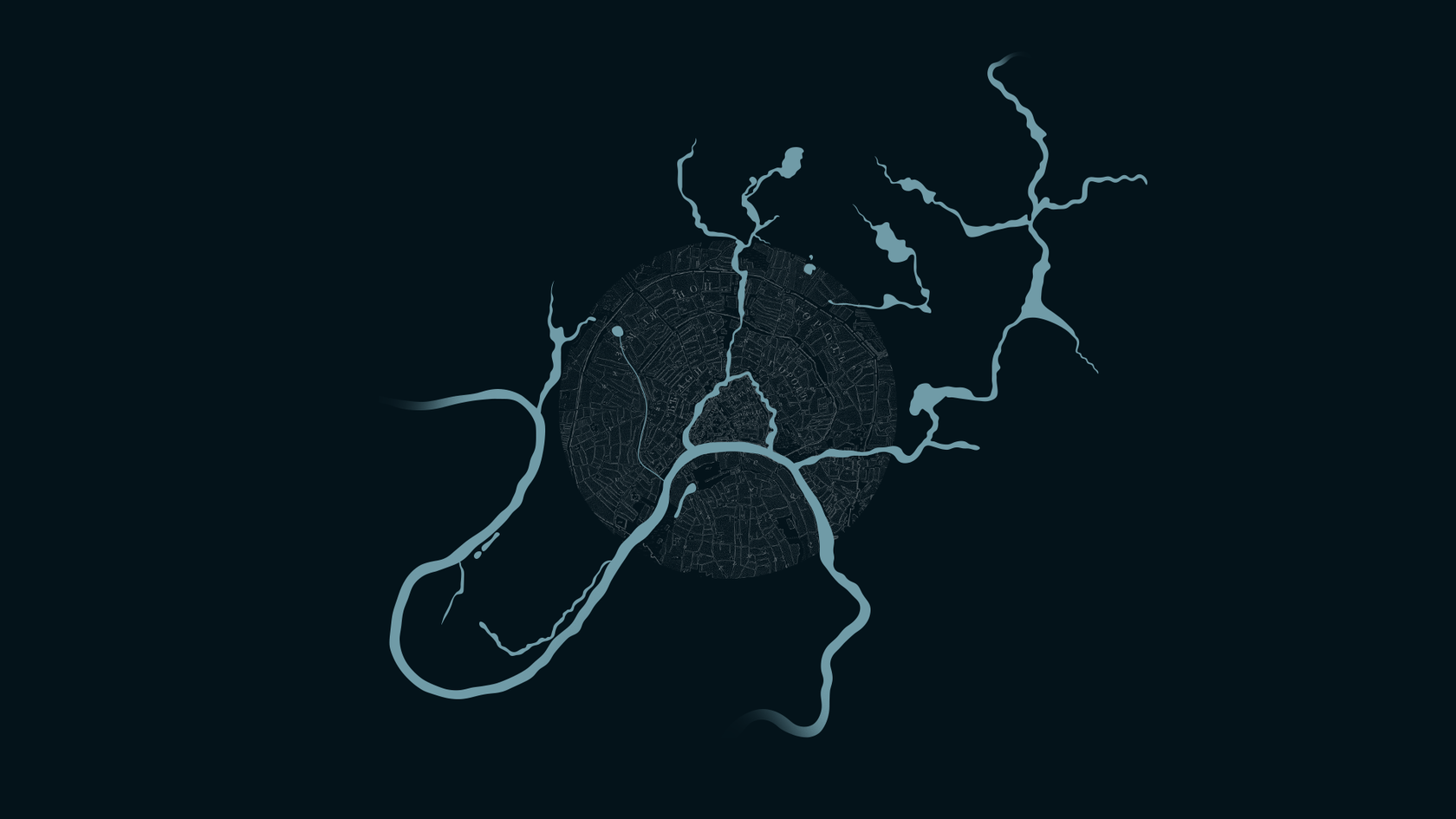

В 1739 году в Москве впервые попытались решить проблему многолетней хаотичной застройки города. Для выравнивания и расширения улиц был создан первый геодезический план Москвы под руководством архитектора Ивана Мичурина. Речные коридоры не мешали расширению, а, наоборот, были неотъемлемой частью городского планирования и сохранялись в городской сети в первозданном виде.

1739
ПЕРВЫЙ ПЛАН РАЗВИТИЯ ГОРОДА
После войны с Наполеоном и большого пожара 1812 года большая часть центра Москвы была перестроена.

Когда-то чистая река Неглинная, проходящая через главные улицы города, стала загрязняться — в нее выбрасывали мусор и сливали нечистоты. Большая реконструкция Москвы предоставила возможность заключить загрязненную и неприглядную уже реку в трубопровод. Неглинная стала одной из первых рек Москвы, спрятанных в коллектор.

1819
ПЕРВЫЙ КОЛЛЕКТОР
В период с начала по конец XIX века под землю было спрятано множество городских рек и ручьев Москвы.

Например, в начале века был засыпан ручей Вавилон в Хамовниках и спрятан в коллектор ручей Черторый, идущий от Патриарших прудов до храма Христа Спасителя. На его месте сейчас расположены Никитский и Гоголевский бульвары.

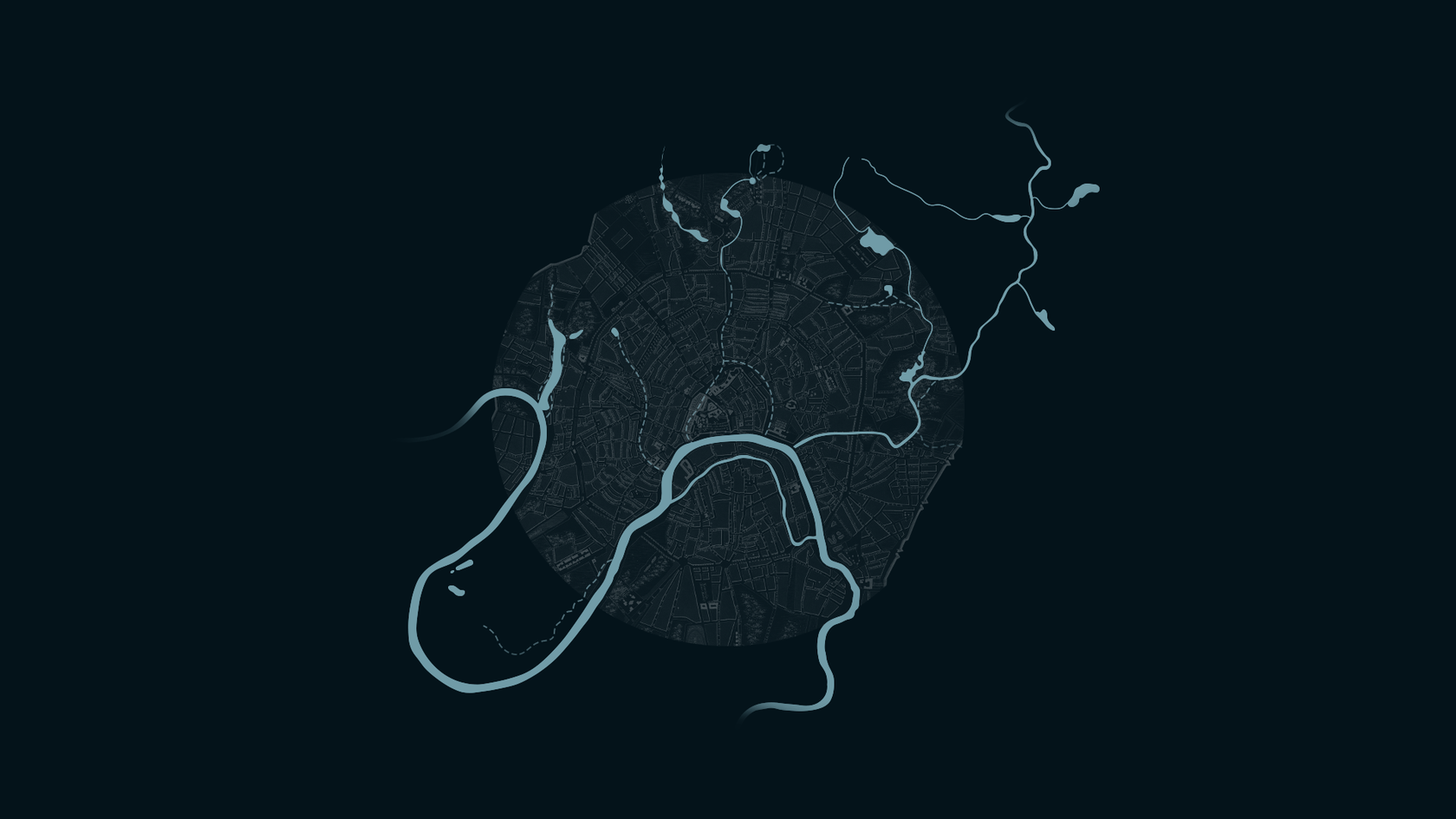

1836
ИСЧЕЗНОВЕНИЕ ВОДНОЙ СИСТЕМЫ

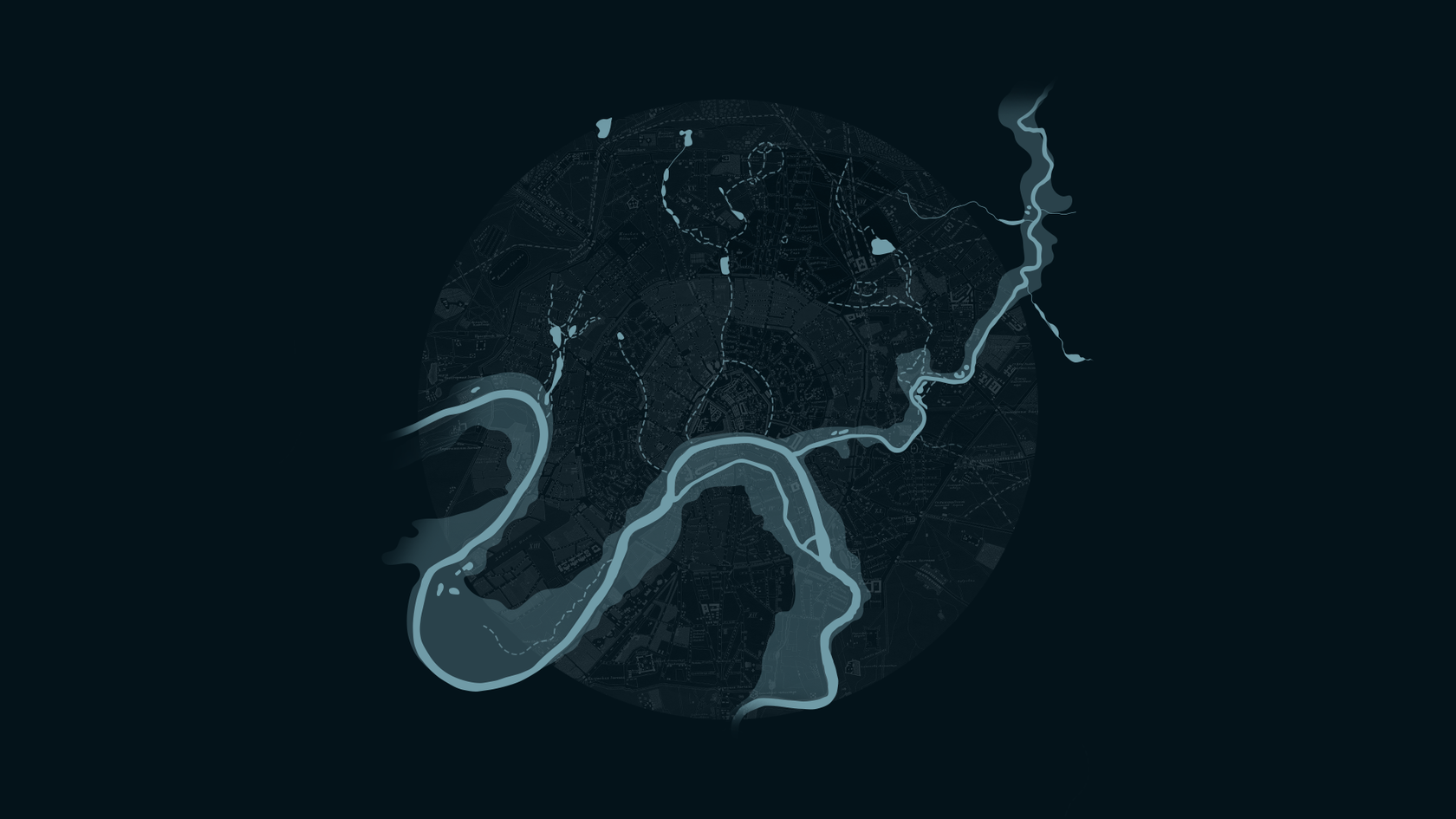

В апреле 1908 года из-за большого количества растаявшего снега Москва-река поднялась на 8,9 метров. Больше всего пострадали районы Дорогомилово, Хамовники и Якиманка. Наводнения также происходили в 1926 и 1931 годах, но уровень воды уже не поднимался выше 8 метров.

В том же 1908 году в коллектор убрали реку Пресню. Это было сделано для освоения территории, занятой ее руслом: от Грузинского Вала до Пресненской набережной.
В XX веке произошел скачок промышленного производства, при этом существенно повысилась плотность городской застройки.

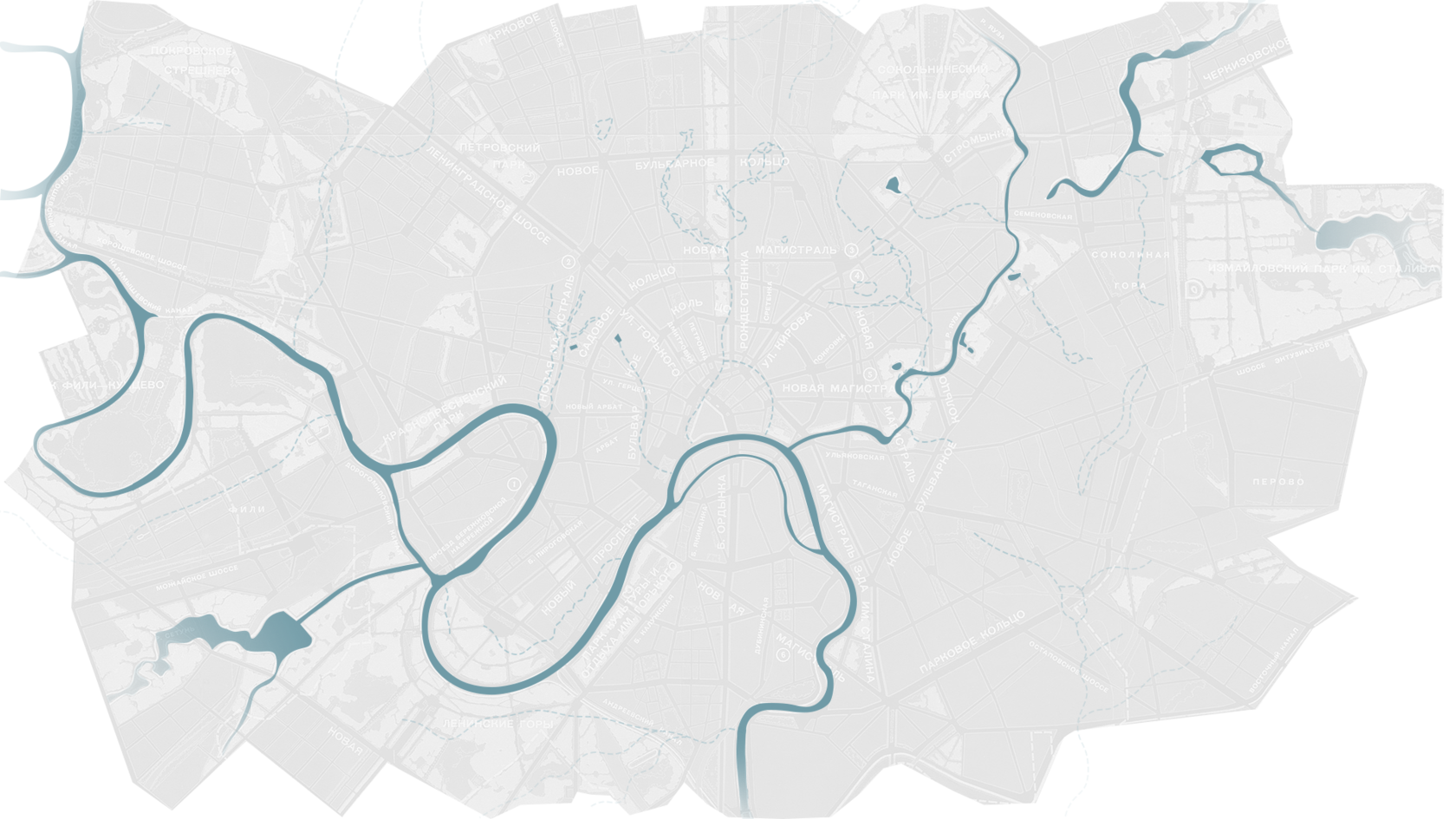

В 1935 был принят план обводнения Москвы, в процессе реализации которого создали несколько водохранилищ, каналов и гидроузлов, обеспечивающих сбор и удержание воды во время весенних паводков.
1935
ПЛАН ОБВОДНЕНИЯ МОСКВЫ

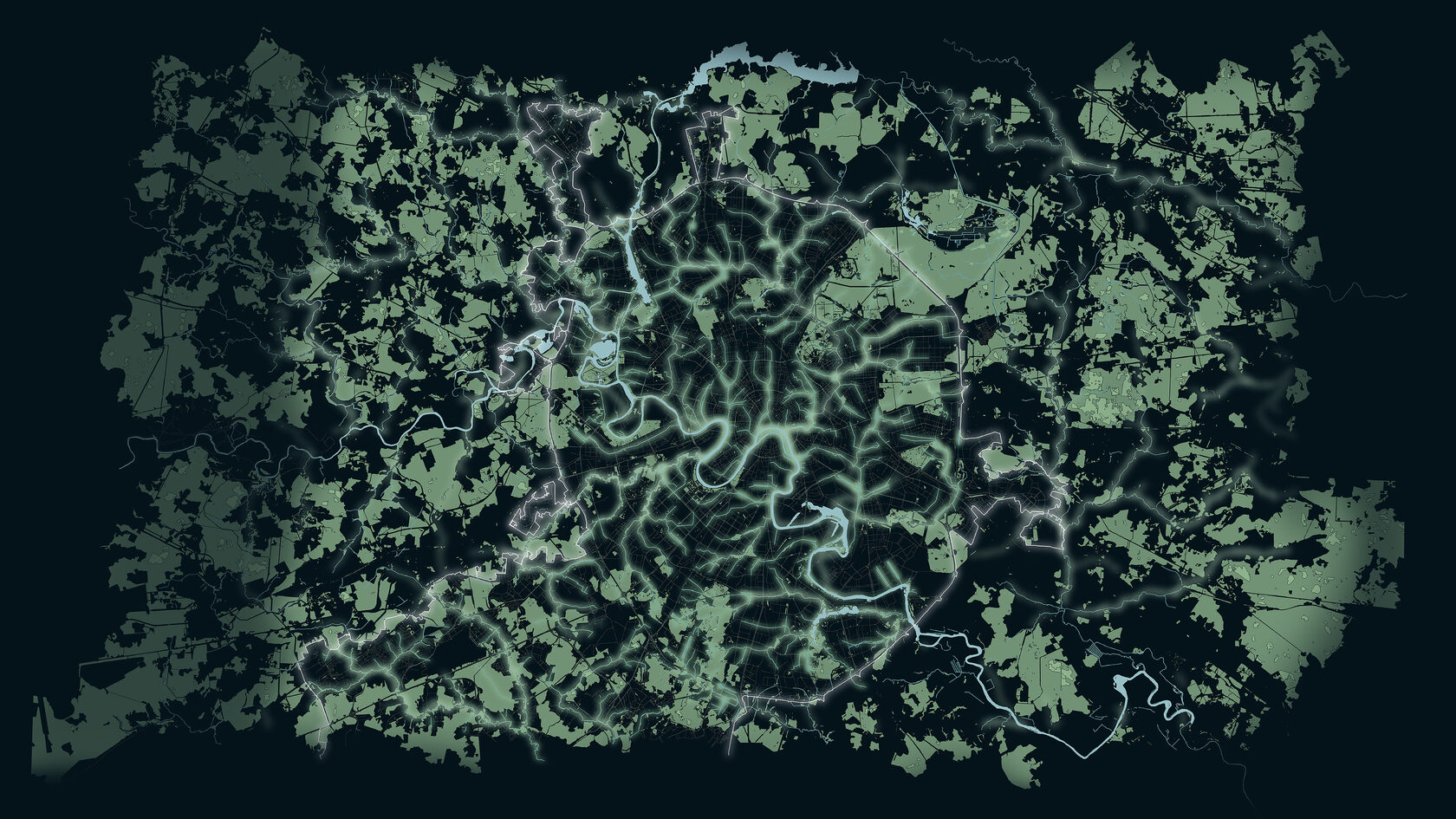

Вычисленно с помощью карты водостоков и потери лесопокрытой площади на основе методов дистанционного зондирования земли, компьютерной обработки данных Университета Мэриленда,
и геоинформационной платформы городских данных КБ Стрелка.

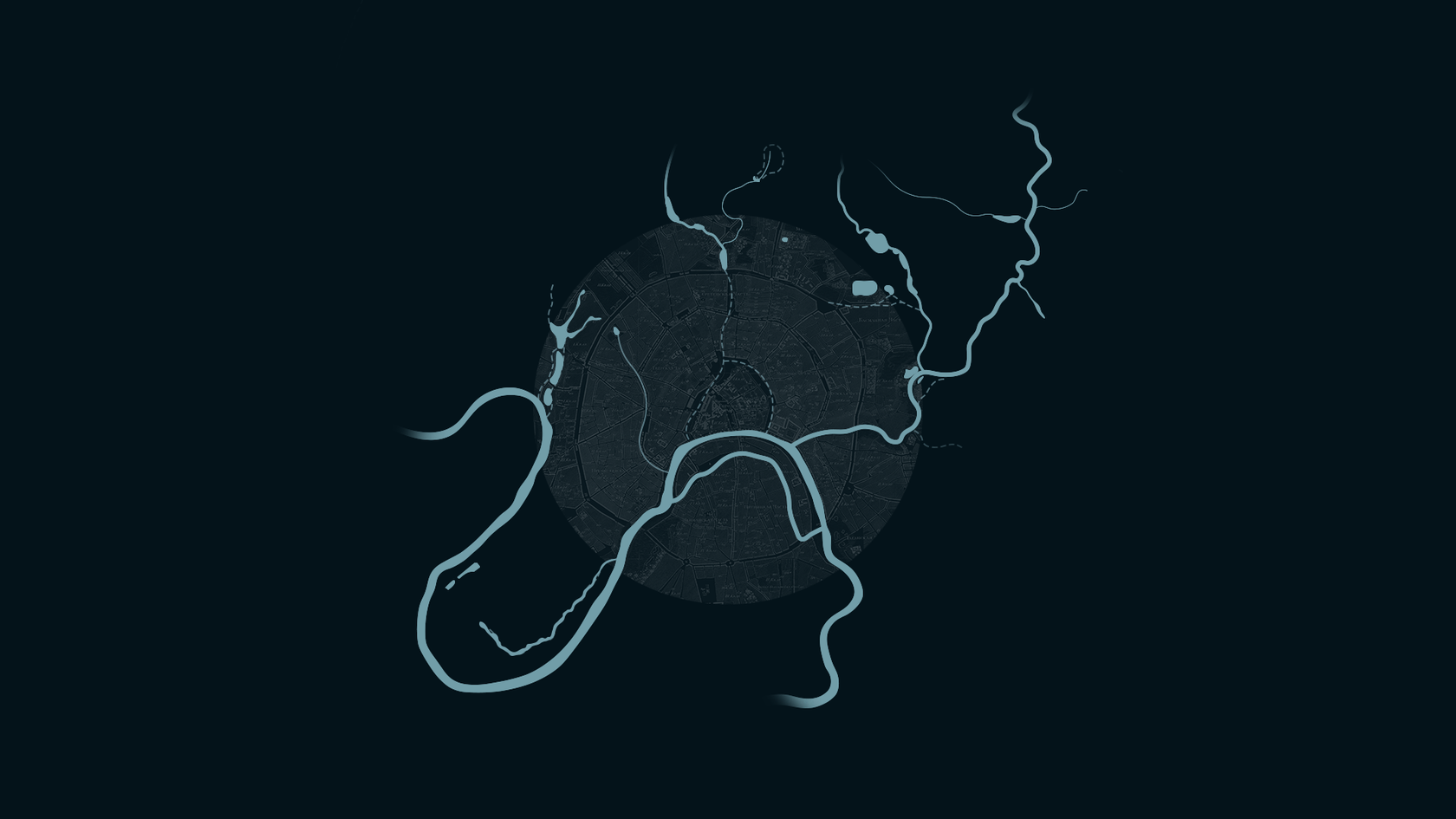

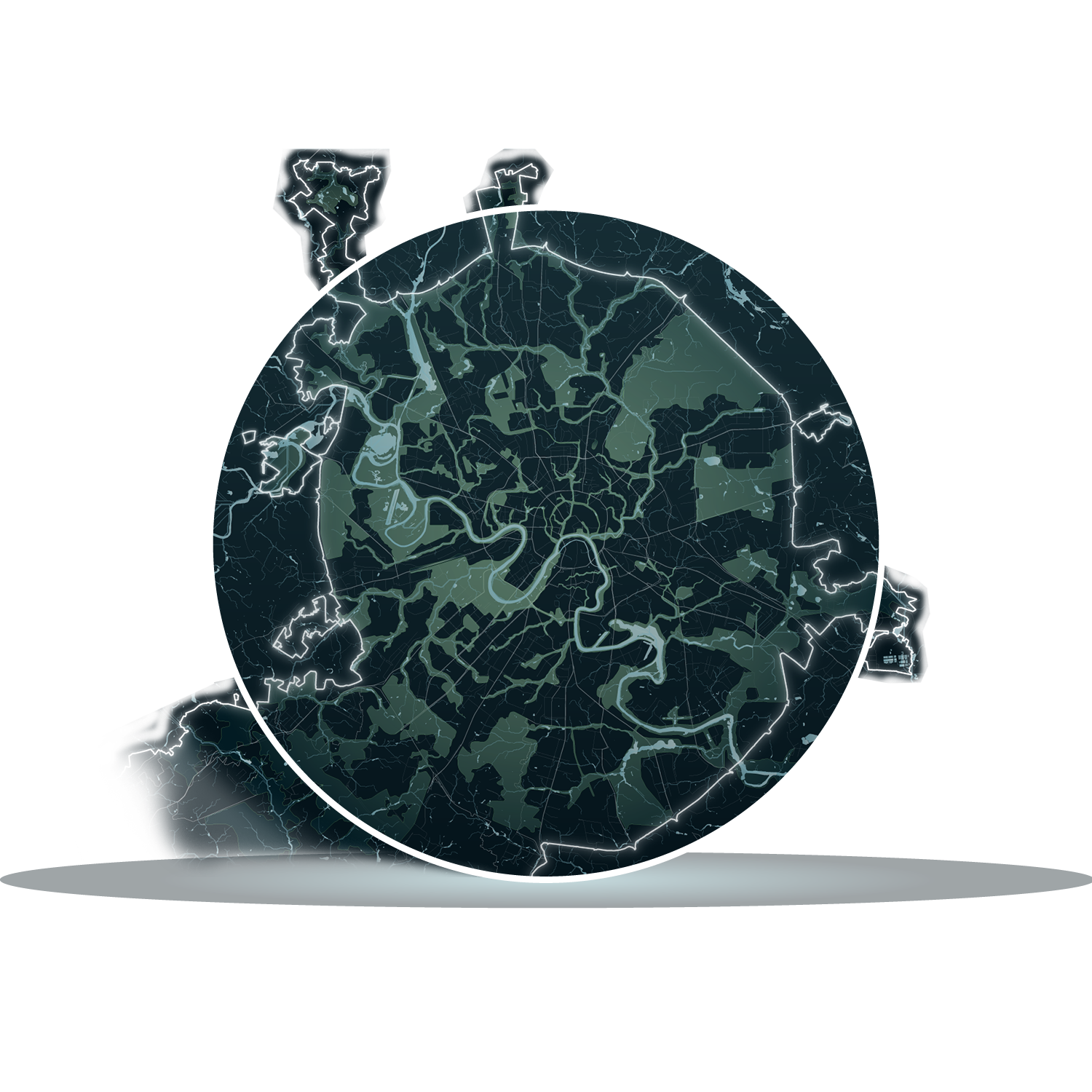

Москву-реку нельзя рассматривать как изолированную систему. Она имеет

92 притока, а общая площадь ее водосборного бассейна составляет 17 600 км². Сама Москва-река впадает в Оку, которая входит в бассейн одной из крупнейших рек на Земле — Волги.

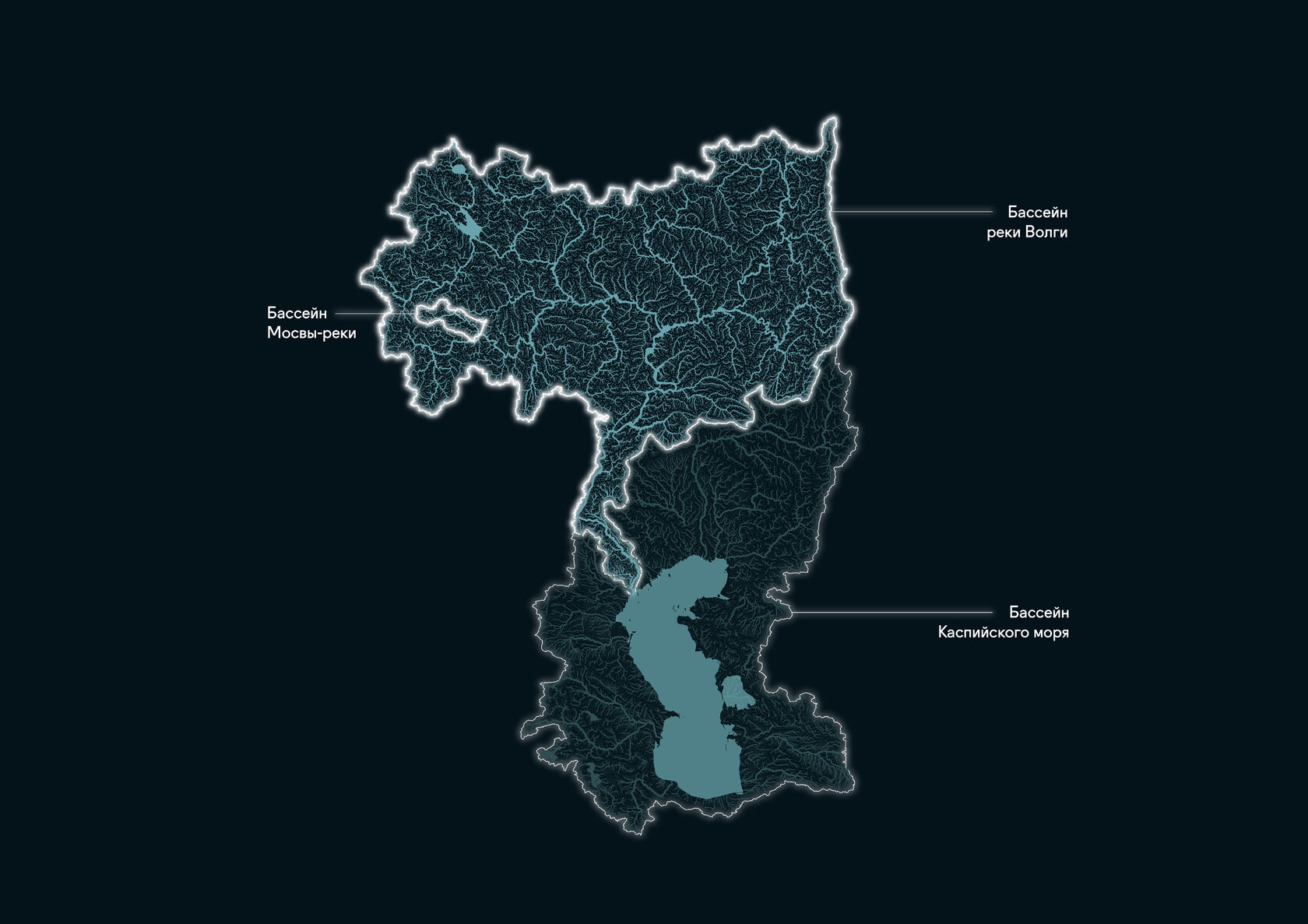

МОСКВА-РЕКА — ЧАСТЬ БАССЕЙНА ВОЛГИ
Будучи частью бассейна Волги, площадь которого составляет 1 360 000 км², Москва-река также является частью бассейна Каспийского моря — крупнейшего на Земле замкнутого водоема площадью примерно 371 000 км². Каспийское море омывает берега пяти государств: России, Казахстана, Азербайджана, Туркмении и Ирана. Таким образом, любые изменения, происходящие в Москве-реке, влияют на огромную экосистему.


МОСКВА-РЕКА — ЧАСТЬ БАССЕЙНА КАСПИЙСКОГО МОРЯ

Важно понимать роль Москвы-реки в глобальной гидрологической системе. Любые изменения природного гидрологического цикла на территории города влекут за собой последствия, затрагивающие не только Москву, но и все города, расположенные ниже по течению.


Важно понимать роль Москвы-реки в глобальной гидрологической системе. Любые изменения природного гидрологического цикла на территории города влекут за собой последствия, затрагивающие не только Москву, но и все города, расположенные ниже по течению.

Москву-реку нельзя рассматривать как изолированную систему. Она имеет 92 притока, а общая площадь ее водосборного бассейна составляет 17 600 км². Сама Москва-река впадает в Оку, которая входит в бассейн одной из крупнейших рек на Земле — Волги.
МОСКВА-РЕКА — ЧАСТЬ БАССЕЙНА ВОЛГИ
Будучи частью бассейна Волги, площадь которого составляет 1 360 000 км², Москва-река также является частью бассейна Каспийского моря — крупнейшего на Земле замкнутого водоема площадью примерно 371 000 км². Каспийское море омывает берега пяти государств: России, Казахстана, Азербайджана, Туркмении и Ирана. Таким образом, любые изменения, происходящие в Москве-реке, влияют на огромную экосистему.
МОСКВА-РЕКА — ЧАСТЬ БАССЕЙНА КАСПИЙСКОГО МОРЯ
ВОССТАНОВЛЕНИЕ ГИДРОЛОГИЧЕСКОГО ЦИКЛА В МОСКВЕ

В международной градостроительной практике отношение к поверхностным водам существенно изменилось за последние 50 лет. Сегодня многие страны добиваются ощутимого повышения качества воды, утверждая новые градостроительные приоритеты. Политики, инженеры и строители признают важность сохранения естественных водных систем, а активисты самостоятельно инициируют восстановление утраченных ручьев и рек.

Мы представили, как могла бы выглядеть Москва после восстановления гидрологического цикла: с открытыми руслами рек, водно-болотными угодьями и природными берегами, интегрированными в существующую застройку.
В международной градостроительной практике отношение к поверхностным водам существенно изменилось за последние 50 лет. Сегодня многие страны добиваются ощутимого повышения качества воды, утверждая новые градостроительные приоритеты. Политики, инженеры и строители признают важность сохранения естественных водных систем, а активисты самостоятельно инициируют восстановление утраченных ручьев и рек.

Мы представили, как могла бы выглядеть Москва после восстановления гидрологического цикла: с открытыми руслами рек, водно-болотными угодьями и природными берегами, интегрированными в существующую застройку.

ЦВЕТНОЙ БУЛЬВАР

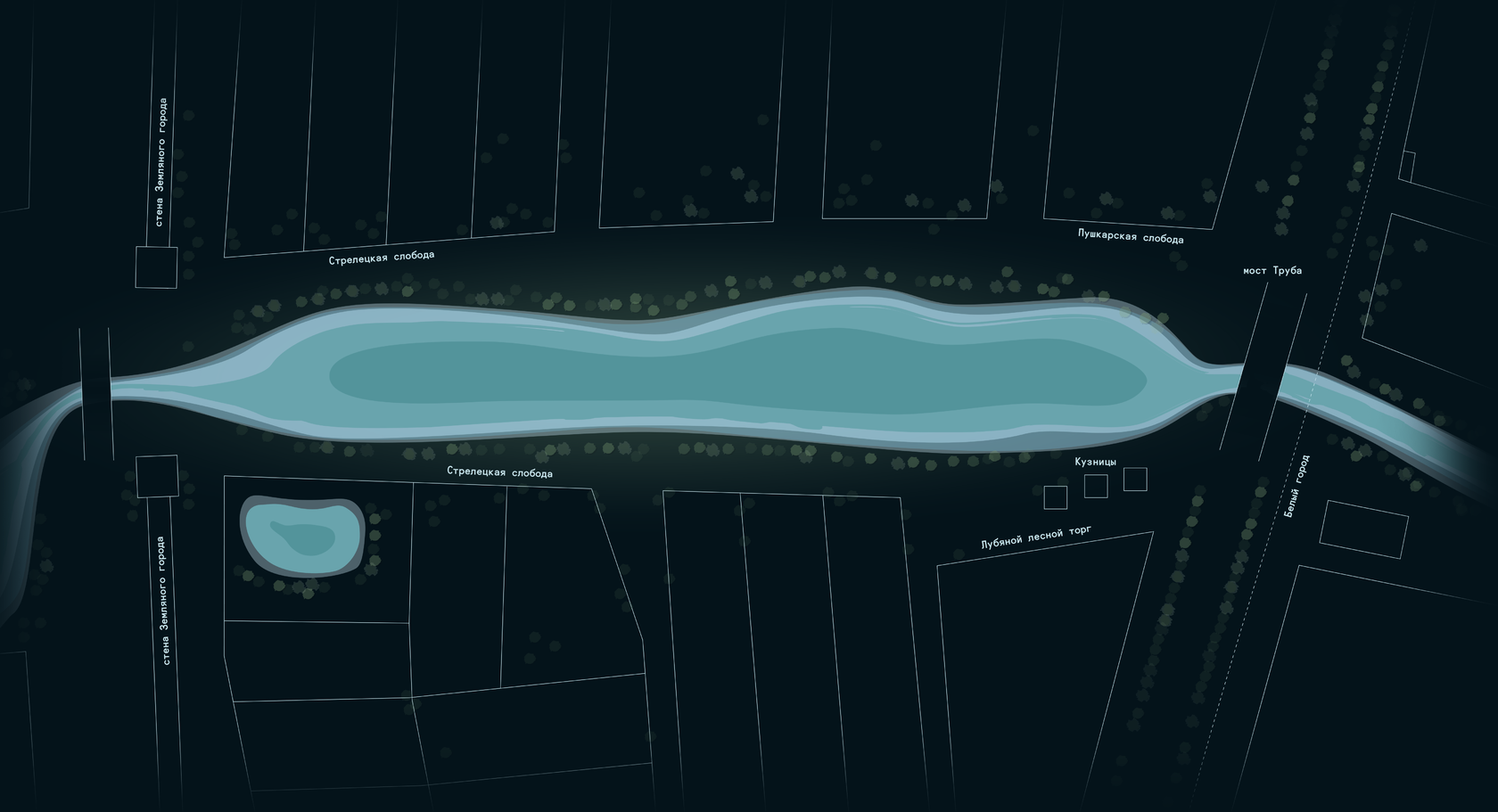

До XIX века на территории нынешнего Цветного бульвара находился Верхний Неглиненский пруд — самая широкая часть русла реки Неглинной, которая впоследствии была убрана в подземный коллектор.

НЕГЛИНКА
Сейчас под бульваром проходят два коллектора — первоначальный, 1819 года, и вспомогательный, 1974 года постройки, проложенный для борьбы с регулярными затоплениями Трубной площади.
Открытие русла реки позволит воссоздать утерянную речную долину — новое место притяжения городских жителей. Восстановленная река оживит озелененную территорию и позволит организовать места для тихого и активного отдыха у воды. Поверхностный сток будет очищаться за счет прибрежных растений. Открытие русла также решит проблему подтоплений: вдоль реки будут воссозданы заливные луга, которые смогут удерживать воду в случае обильных осадков.





Понижение рельефа и создание природных резервуаров для удержания воды может быть организовано там, где вода уже имеет тенденцию собираться.
Новые территории пойм могут
быть использованы для создания устойчивой социальной инфраструктуры или сельского хозяйства и дать возможность для экономического развития города.
СОЗДАНИЕ ЗАТОПЛЯЕМЫХ ПРОСТРАНСТВ
Устойчивая дорожная сеть
и велопешеходная инфраструктура связывающая районы города защищены от критического поднятия уровня воды
и функционируют как и в сухую погоду так и во время наводнения.
СОЗДАНИЕ УСТОЙЧИВОЙ ИНФРАСТРУКТУРЫ

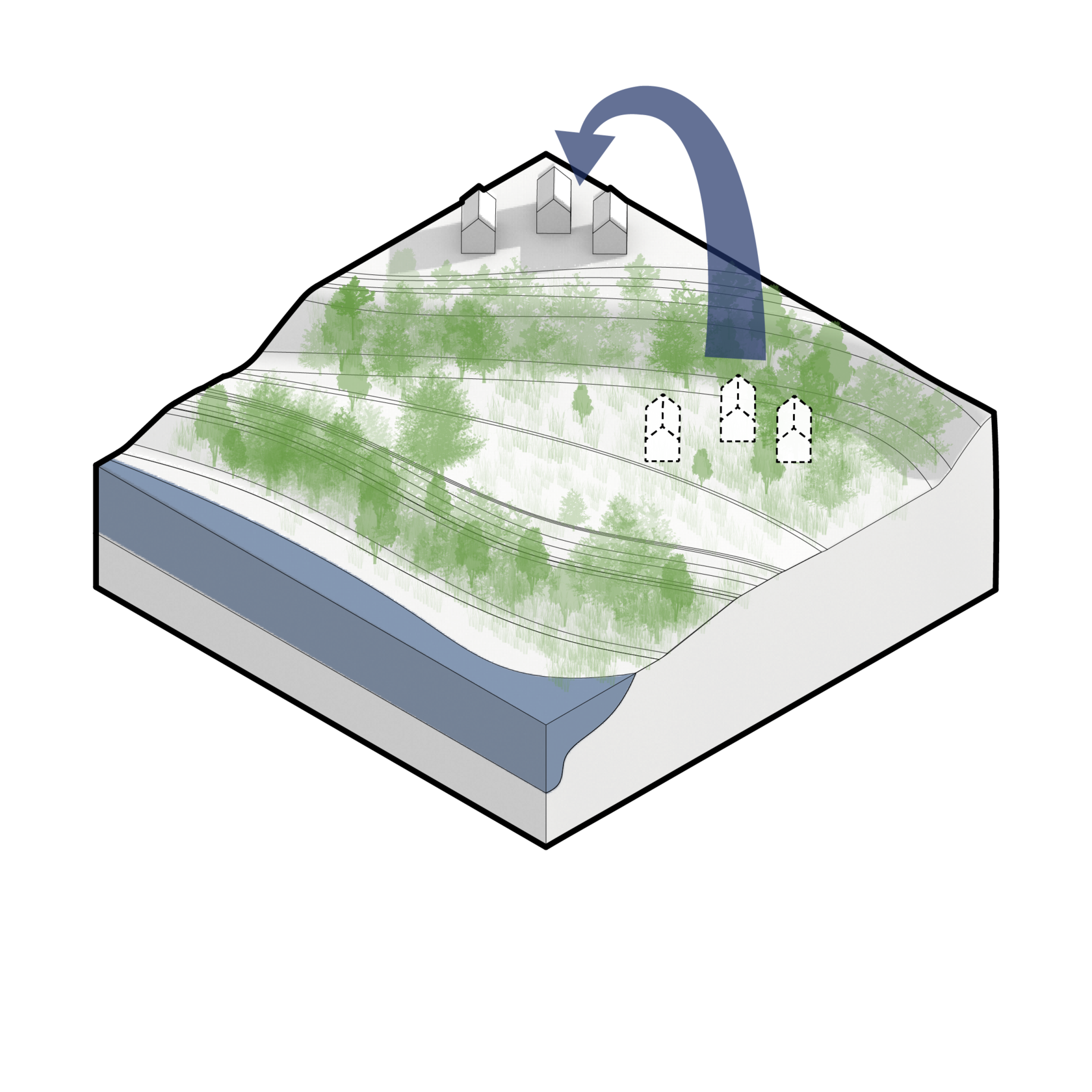

Полученный грунт в процессе понижении рельефа может быть использован для создания возвышенностей где в дальнейшем возможно размещение зданий
на них, выше уровня критического поднятия воды.
ВЫДЕЛЕНИЕ БЕЗОПАСНЫХ ЗОН РАССЕЛЕНИЯ
Вырубка лесов в верховьях рек могли усугубить уровень наводнения так как лесной покров способен удерживать осадки. Восстановление 11 тыс Га лесного покрова необходимо не только вдоль самой реки Ия, но также вдоль малых водотоков которые впадают в нее.
ВОССТАНОВЛЕНИЕ ЛЕСА В ВОДОРАЗДЕЛЕ
Вычисленно с помощью карты водостоков и потери лесопокрытой площади на основе методов дистанционного зондирования земли, компьютерной обработки данных Университета Мэриленда,
и геоинформационной платформы городских данных КБ Стрелка.

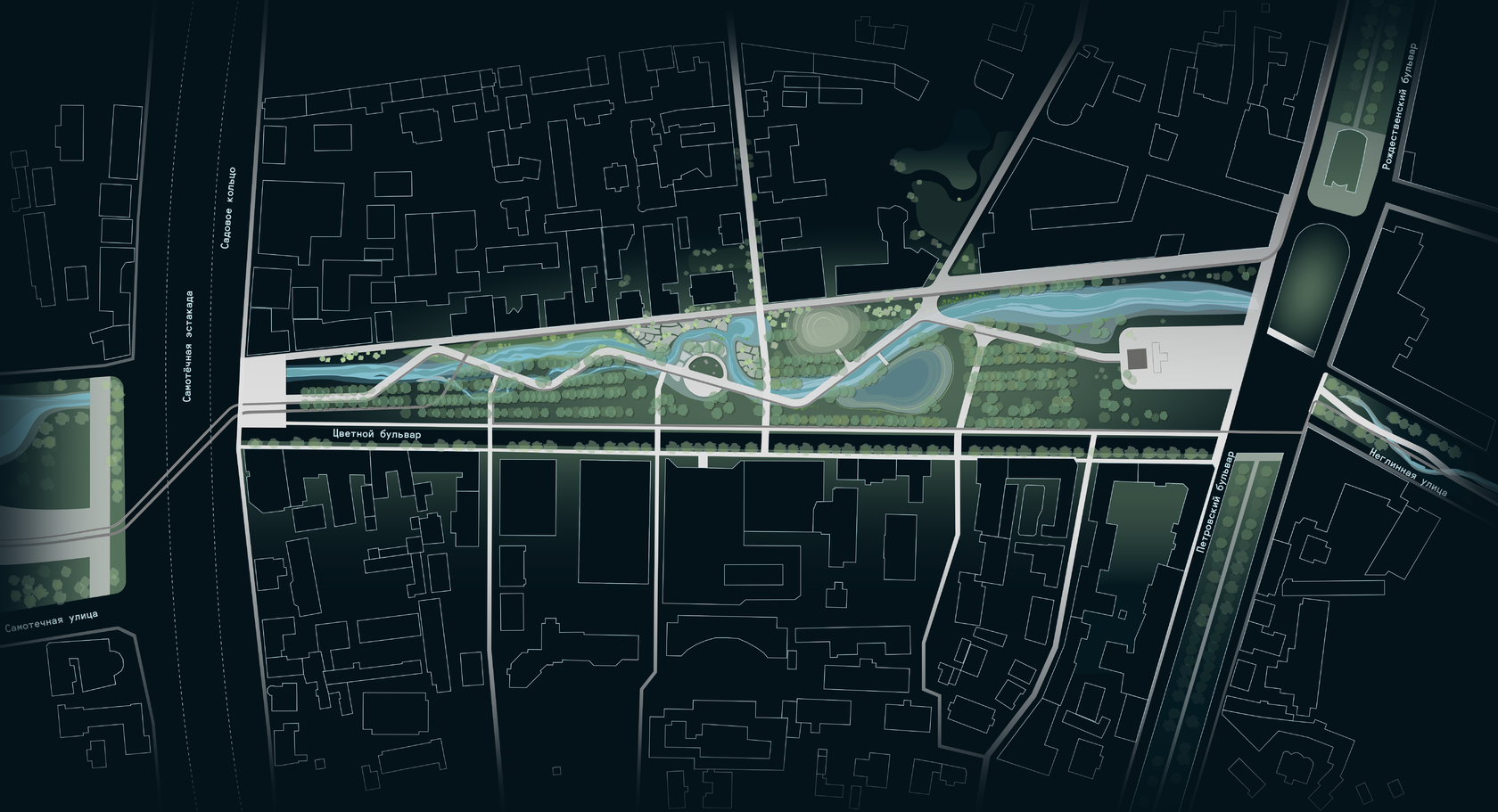

ЦВЕТНОЙ БУЛЬВАР
НОВАЯ НЕГЛИННАЯ

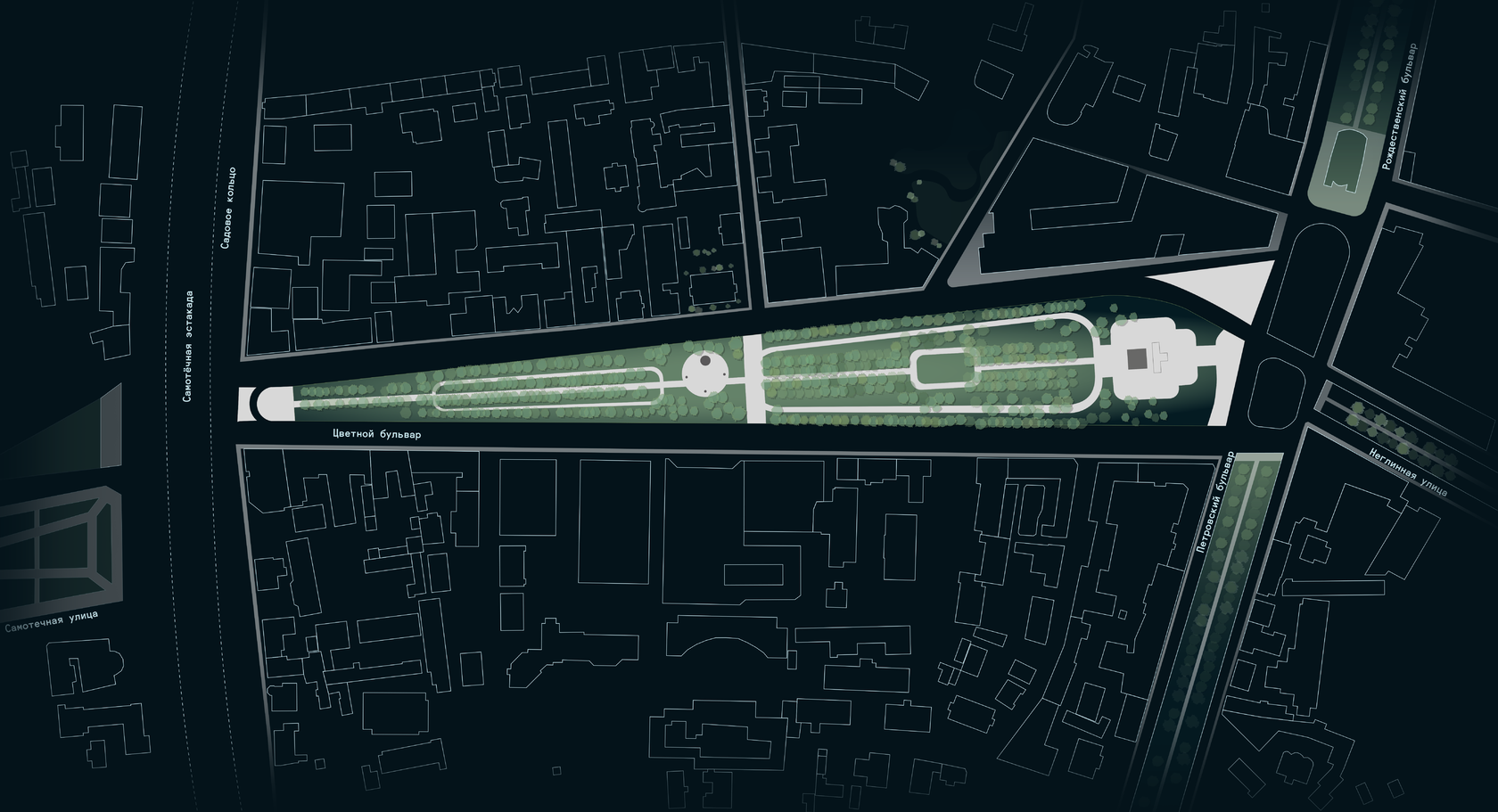

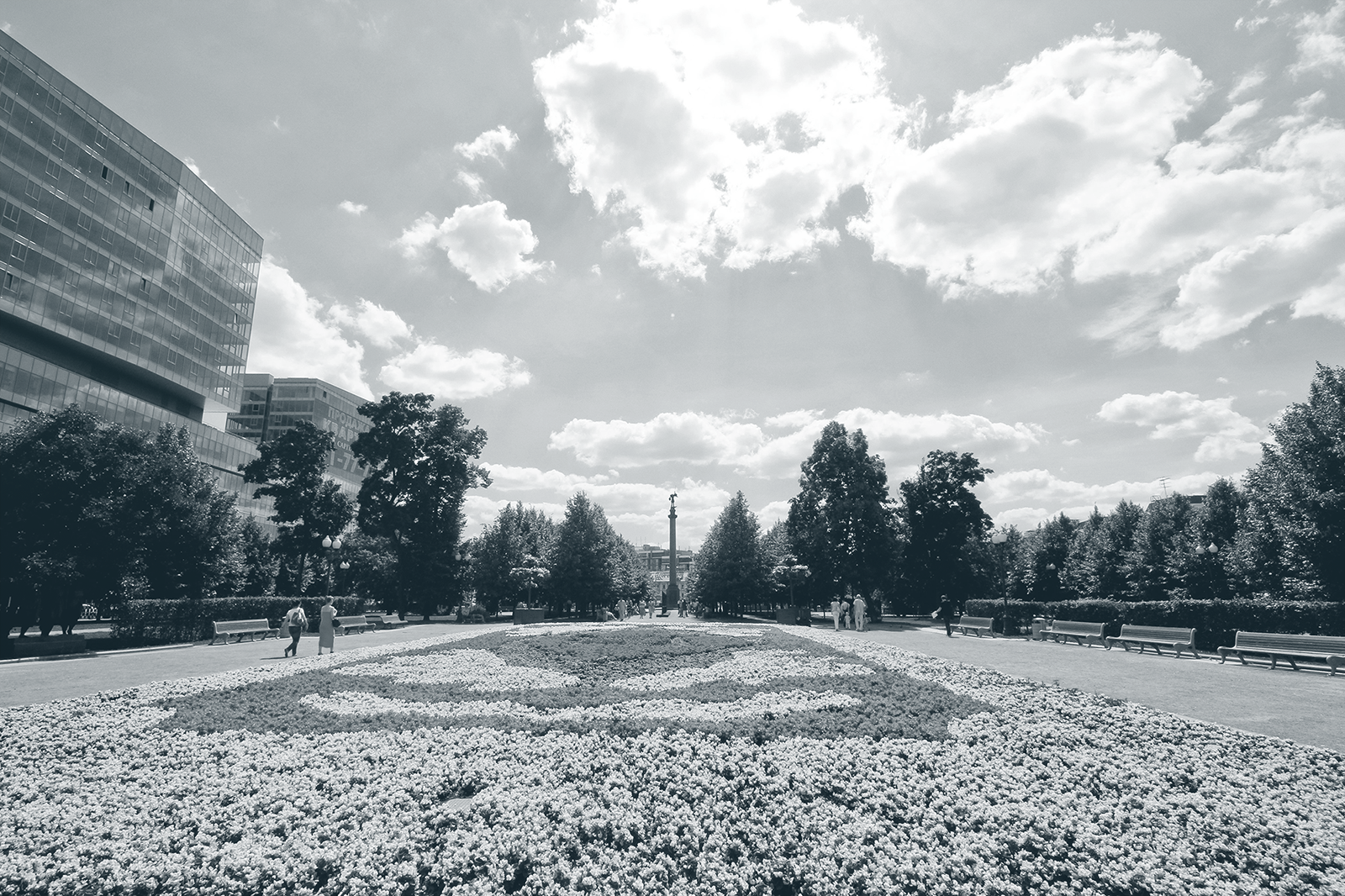

Сейчас Цветной бульвар — это озелененная территория с классической симметричной планировкой. Однако у него есть потенциал стать городским пространством, спроектированным с учетом актуальных запросов горожан и ориентированным на решение экологических проблем столицы.
2021
2050

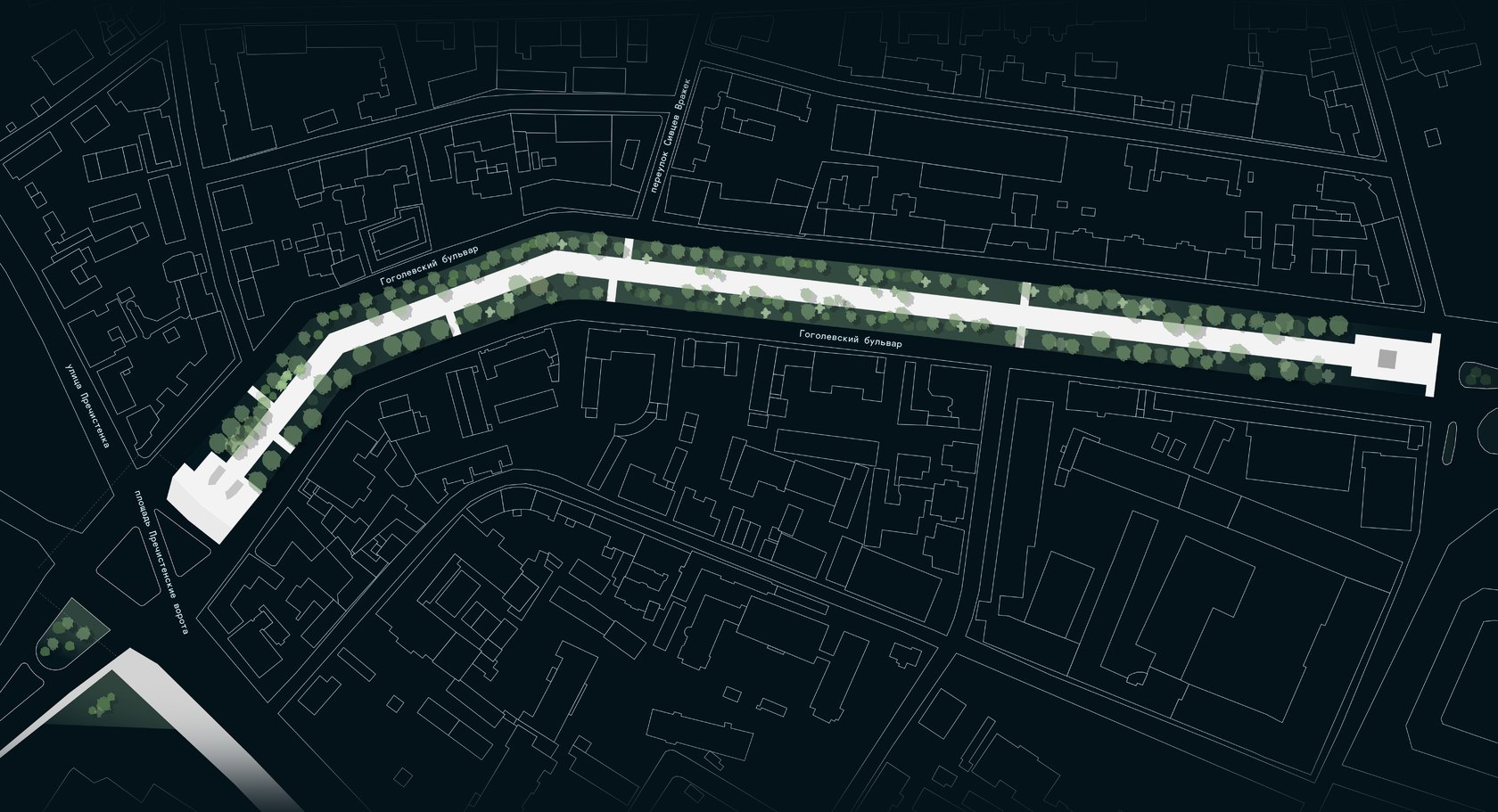

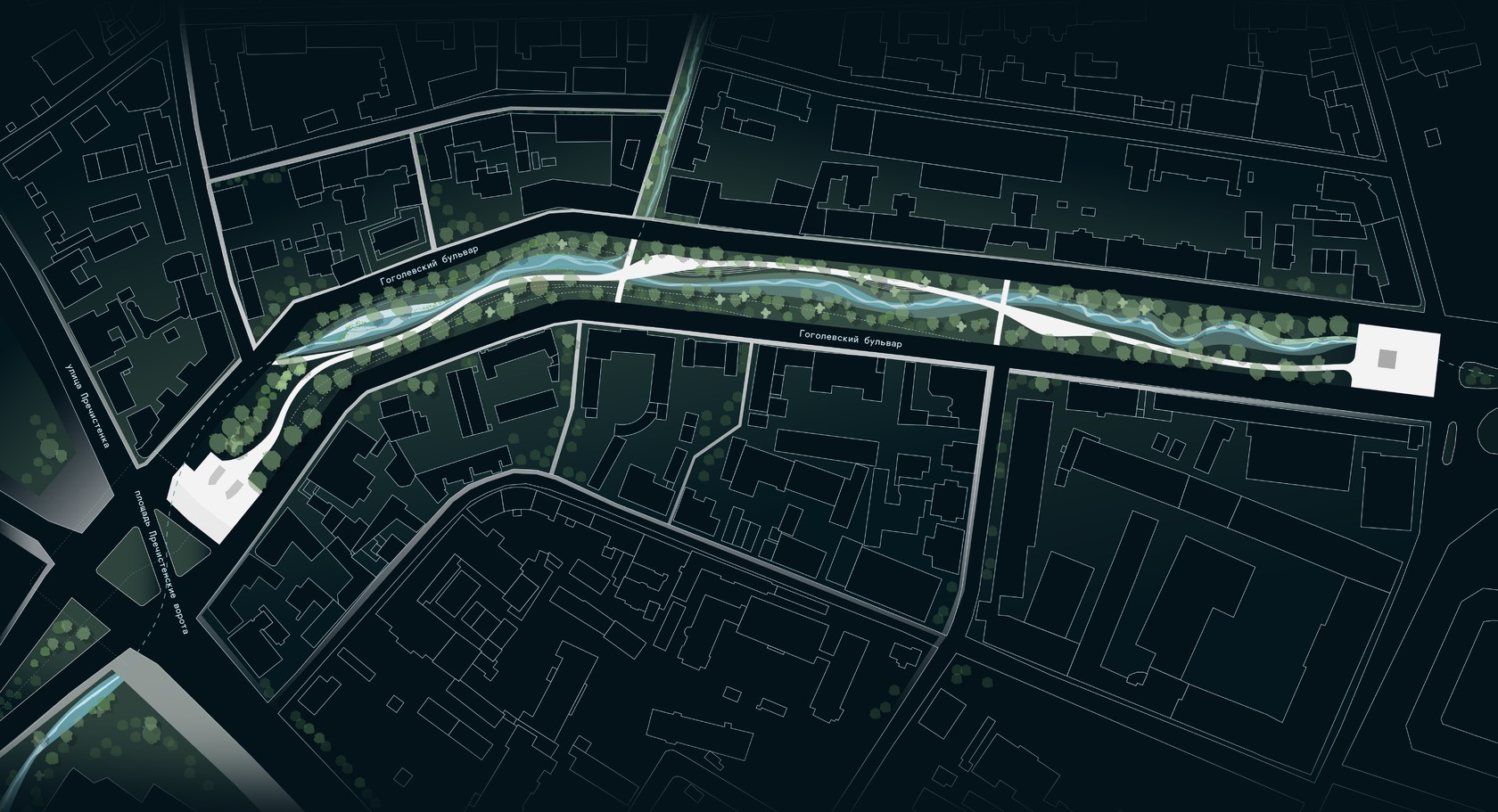

ГОГОЛЕВСКИЙ БУЛЬВАР

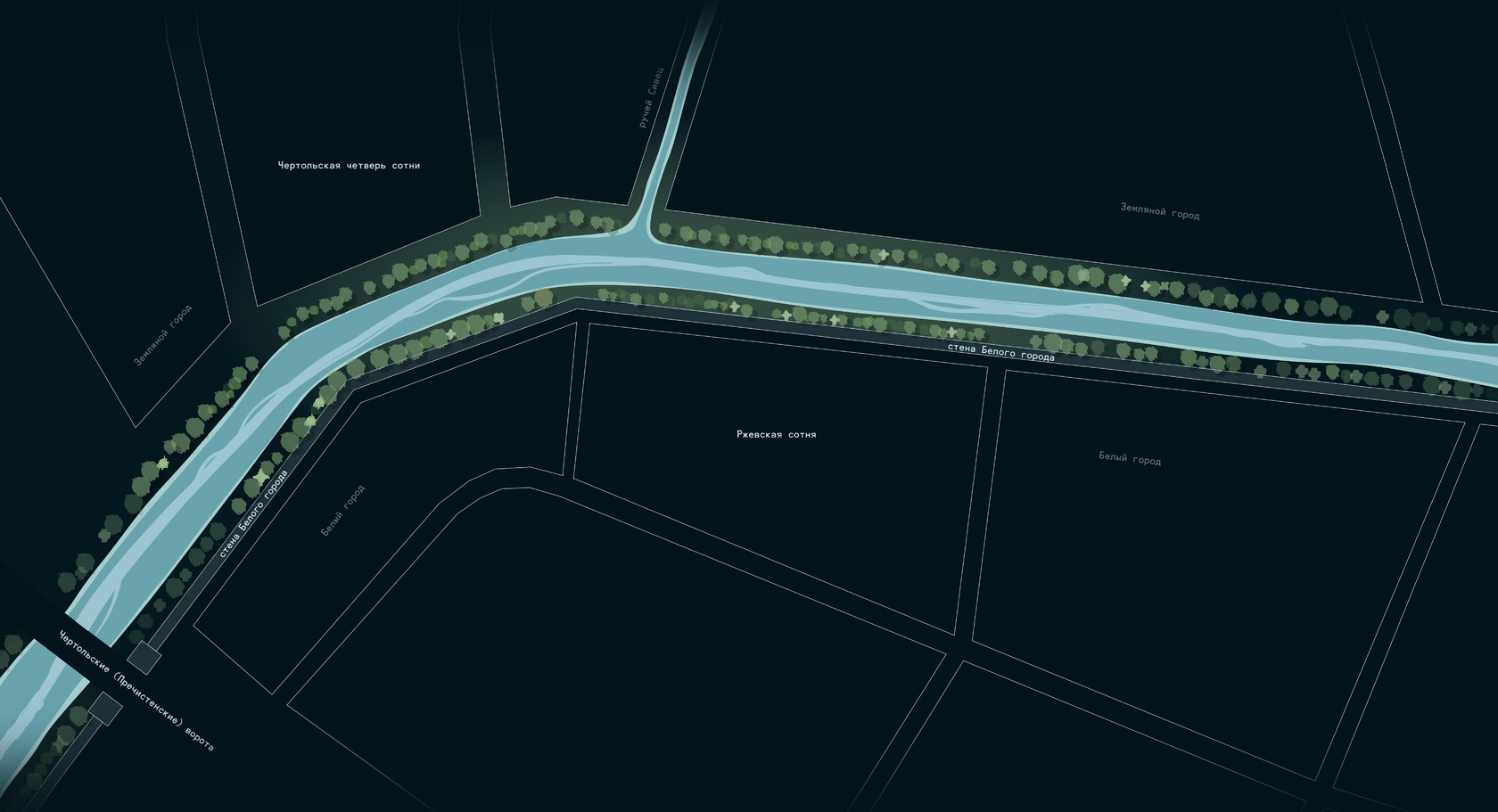

На месте нынешнего бульвара протекал бурный ручей Черторый, давший название целому району Москвы — Чертолье. Там, где пересекаются Гоголевский бульвар и переулок Сивцев Вражек, раньше в Черторый впадал его приток — ручей Сивец. Оба водных потока сейчас заключены в подземные коллекторы.
ЧЕРТОРЫЙ

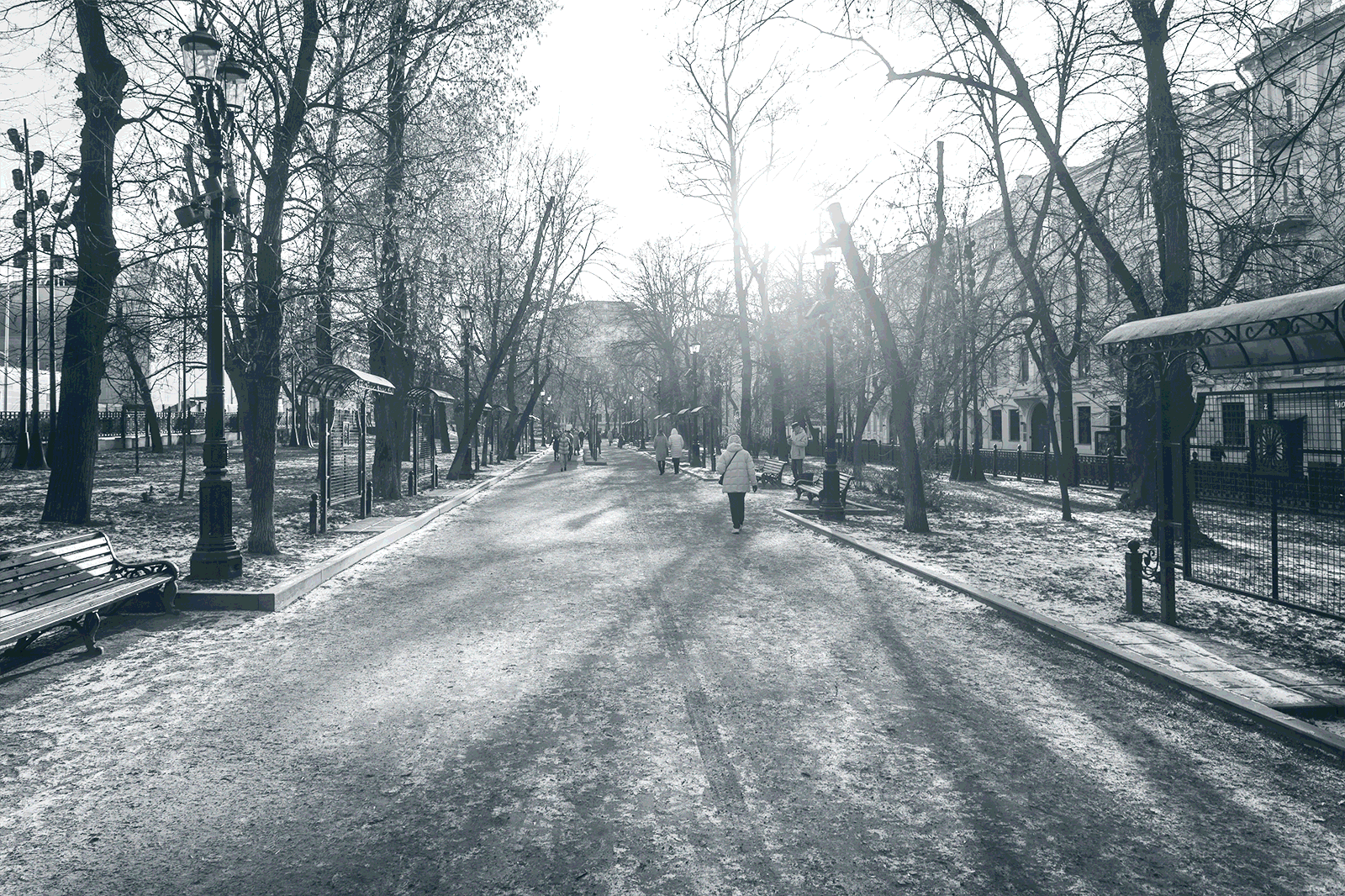

Сегодня Гоголевский бульвар входит в состав Бульварного кольца. Прогуливаясь по бульвару, можно обратить внимание на перепад рельефа, который напоминает о том, что когда-то здесь в овраге протекал ручей Черторый.

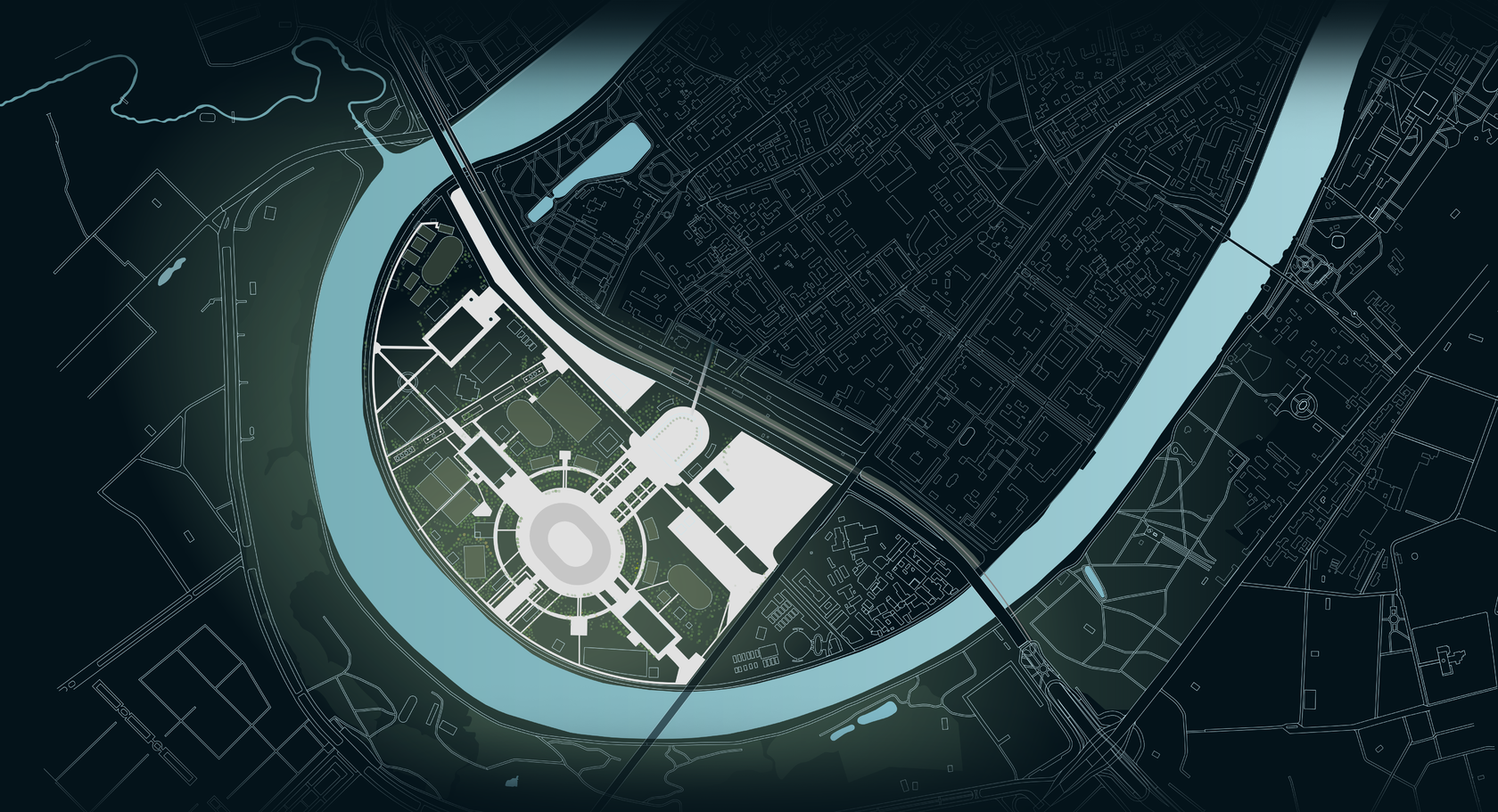

Характер разлива воды во время наводнения, существующий
и исторический рельеф могут стать основой для стратегических открытий вторичных русел
и ответвления потоков. Вместе
с увеличением ширины и глубины этих русел это даст реке больше пространства для безопасного разлива во время паводков.

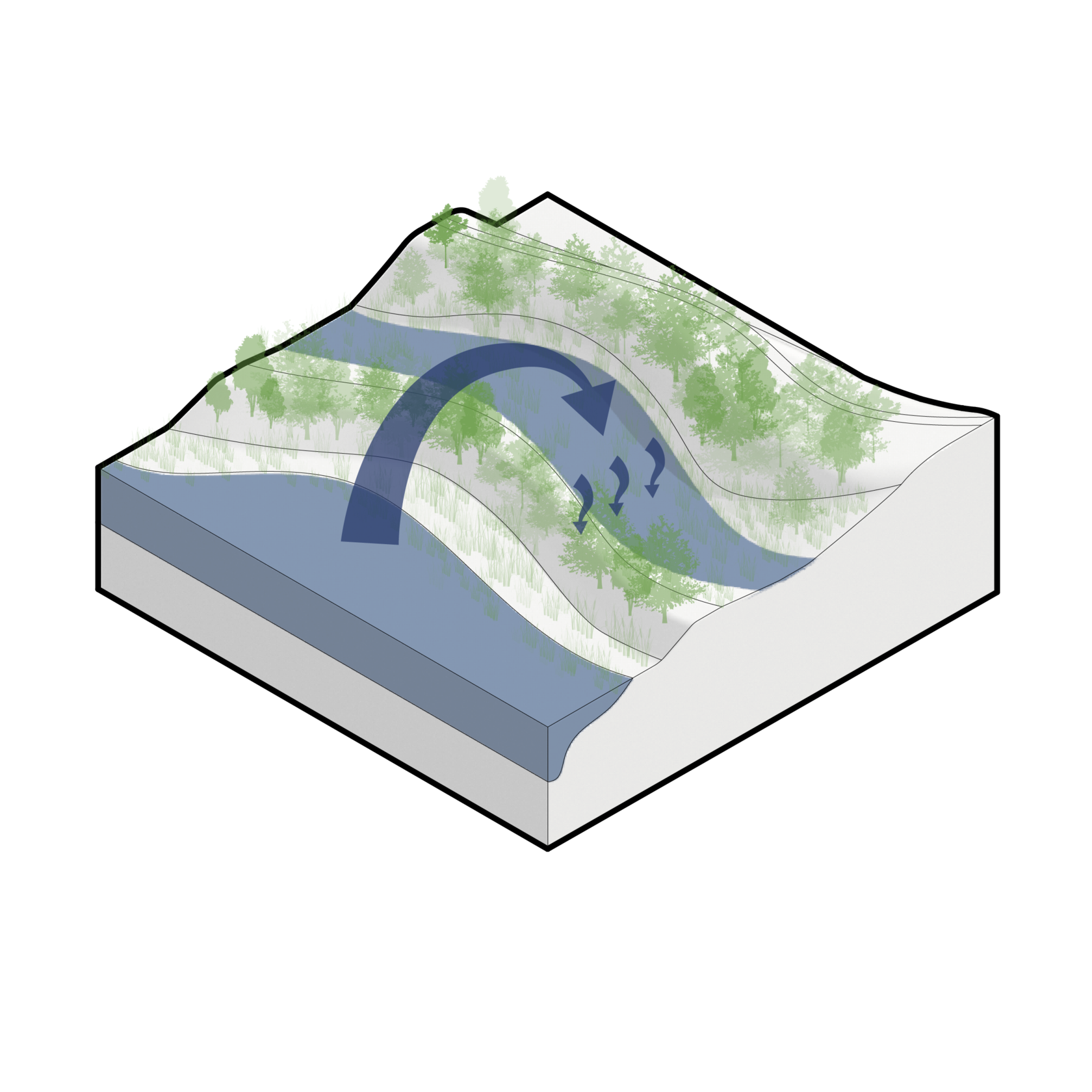

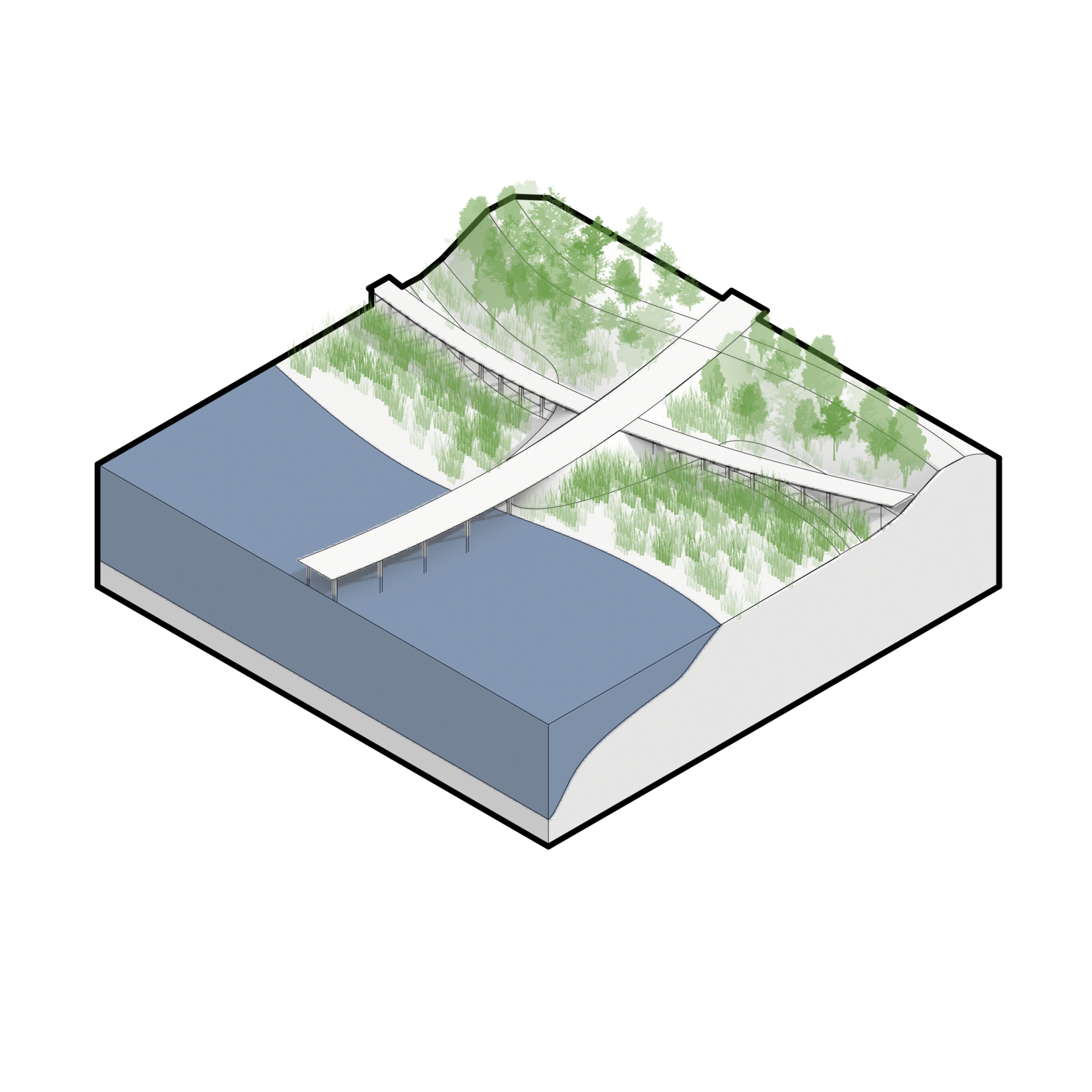

ОТКРЫТИЕ ВТОРИЧНЫХ РУСЕЛ
Понижение рельефа и создание природных резервуаров для удержания воды может быть организовано там, где вода уже имеет тенденцию собираться.
Новые территории пойм могут
быть использованы для создания устойчивой социальной инфраструктуры или сельского хозяйства и дать возможность для экономического развития города.
СОЗДАНИЕ ЗАТОПЛЯЕМЫХ ПРОСТРАНСТВ
Устойчивая дорожная сеть
и велопешеходная инфраструктура связывающая районы города защищены от критического поднятия уровня воды
и функционируют как и в сухую погоду так и во время наводнения.
СОЗДАНИЕ УСТОЙЧИВОЙ ИНФРАСТРУКТУРЫ
Полученный грунт в процессе понижении рельефа может быть использован для создания возвышенностей где в дальнейшем возможно размещение зданий
на них, выше уровня критического поднятия воды.
ВЫДЕЛЕНИЕ БЕЗОПАСНЫХ ЗОН РАССЕЛЕНИЯ
Вырубка лесов в верховьях рек могли усугубить уровень наводнения так как лесной покров способен удерживать осадки. Восстановление 11 тыс Га лесного покрова необходимо не только вдоль самой реки Ия, но также вдоль малых водотоков которые впадают в нее.
ВОССТАНОВЛЕНИЕ ЛЕСА В ВОДОРАЗДЕЛЕ
Вычисленно с помощью карты водостоков и потери лесопокрытой площади на основе методов дистанционного зондирования земли, компьютерной обработки данных Университета Мэриленда,
и геоинформационной платформы городских данных КБ Стрелка.
ВОЗМОЖНЫЕ РЕШЕНИЯ «ЗЕЛЕНОГО ПОДХОДА»
После восстановления естественного русла ручья здесь появится зона для тихого отдыха в центре мегаполиса. Вдоль берега могут быть организованы системы очистки поверхностного стока с помощью растений, благодаря чему в ручей и Москву-реку будет попадать уже очищенная вода.
ГОГОЛЕВСКИЙ БУЛЬВАР
НОВЫЙ ЧЕРТОРЫЙ
Сегодня знаменитый, но малофункциональный Гоголевский бульвар несет исключительно транзитную пешеходную функцию. Его подземные ресурсы могут помочь превратить бульвар в настоящий зеленый коридор.
2021
2050

ЛУЖНИКИ

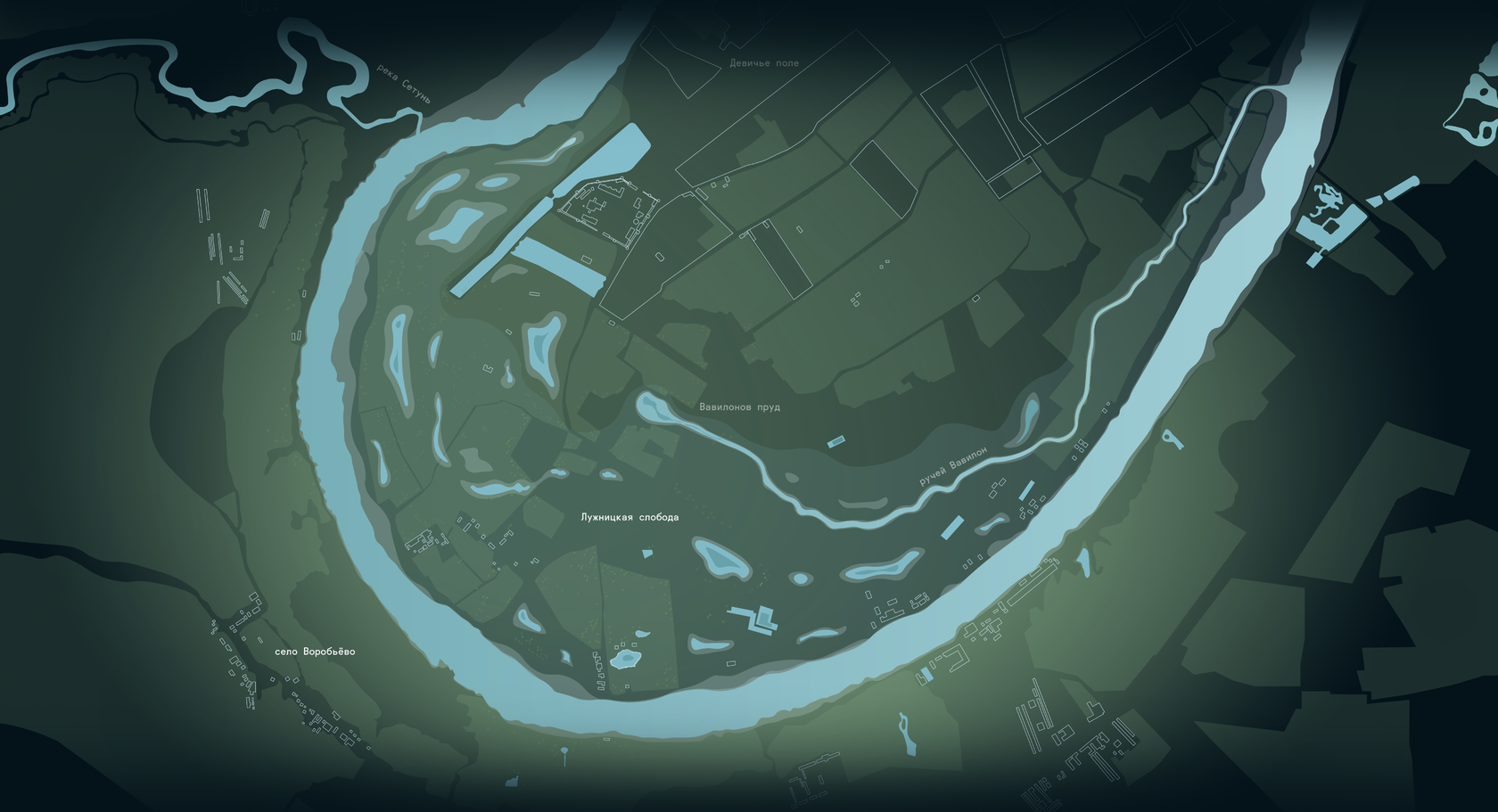

Территория современного спортивного комплекса «Лужники» до возведения стадиона представляла собой луг, который в половодье заливался водой Москвы-реки. После снижения уровня воды здесь оставалось много луж-озерков. По одной из версий, так появился топоним Лужники.
ЛУЖНИКИ
Из-за земляных работ при строительстве стадиона уровень местности, которая на протяжении многих веков регулярно затапливалась, поднялся в среднем на полтора метра. При этом исчезли заливные луга и их уникальная флора и фауна.

Возвращение излучине Москвы-реки природного облика и его интеграция в существующую инфраструктуру поможет воссоздать экосистему заливных лугов. Это уникальный тип природных территорий, который был практически полностью уничтожен. Комплекс решений поможет нивелировать эффект теплового острова, повысить биоразнообразие, а на территории Лужников организовать новое пространство для отдыха горожан. Исторически значимая планировка Лужников сохранится, но большие заасфальтированные площади реорганизуются в проницаемое покрытие с озеленением.
ОТКРЫТИЕ ВТОРИЧНЫХ РУСЕЛ
Понижение рельефа и создание природных резервуаров для удержания воды может быть организовано там, где вода уже имеет тенденцию собираться.
Новые территории пойм могут
быть использованы для создания устойчивой социальной инфраструктуры или сельского хозяйства и дать возможность для экономического развития города.
СОЗДАНИЕ ЗАТОПЛЯЕМЫХ ПРОСТРАНСТВ
Устойчивая дорожная сеть
и велопешеходная инфраструктура связывающая районы города защищены от критического поднятия уровня воды
и функционируют как и в сухую погоду так и во время наводнения.
СОЗДАНИЕ УСТОЙЧИВОЙ ИНФРАСТРУКТУРЫ
Полученный грунт в процессе понижении рельефа может быть использован для создания возвышенностей где в дальнейшем возможно размещение зданий
на них, выше уровня критического поднятия воды.
ВЫДЕЛЕНИЕ БЕЗОПАСНЫХ ЗОН РАССЕЛЕНИЯ
Вырубка лесов в верховьях рек могли усугубить уровень наводнения так как лесной покров способен удерживать осадки. Восстановление 11 тыс Га лесного покрова необходимо не только вдоль самой реки Ия, но также вдоль малых водотоков которые впадают в нее.
ВОССТАНОВЛЕНИЕ ЛЕСА В ВОДОРАЗДЕЛЕ
Вычисленно с помощью карты водостоков и потери лесопокрытой площади на основе методов дистанционного зондирования земли, компьютерной обработки данных Университета Мэриленда,
и геоинформационной платформы городских данных КБ Стрелка.
ВОЗМОЖНЫЕ РЕШЕНИЯ «ЗЕЛЕНОГО ПОДХОДА»
ОЛИМПИЙСКИЙ КОМПЛЕКС «ЛУЖНИКИ»
ЛУГ В ЛУЖНИКАХ

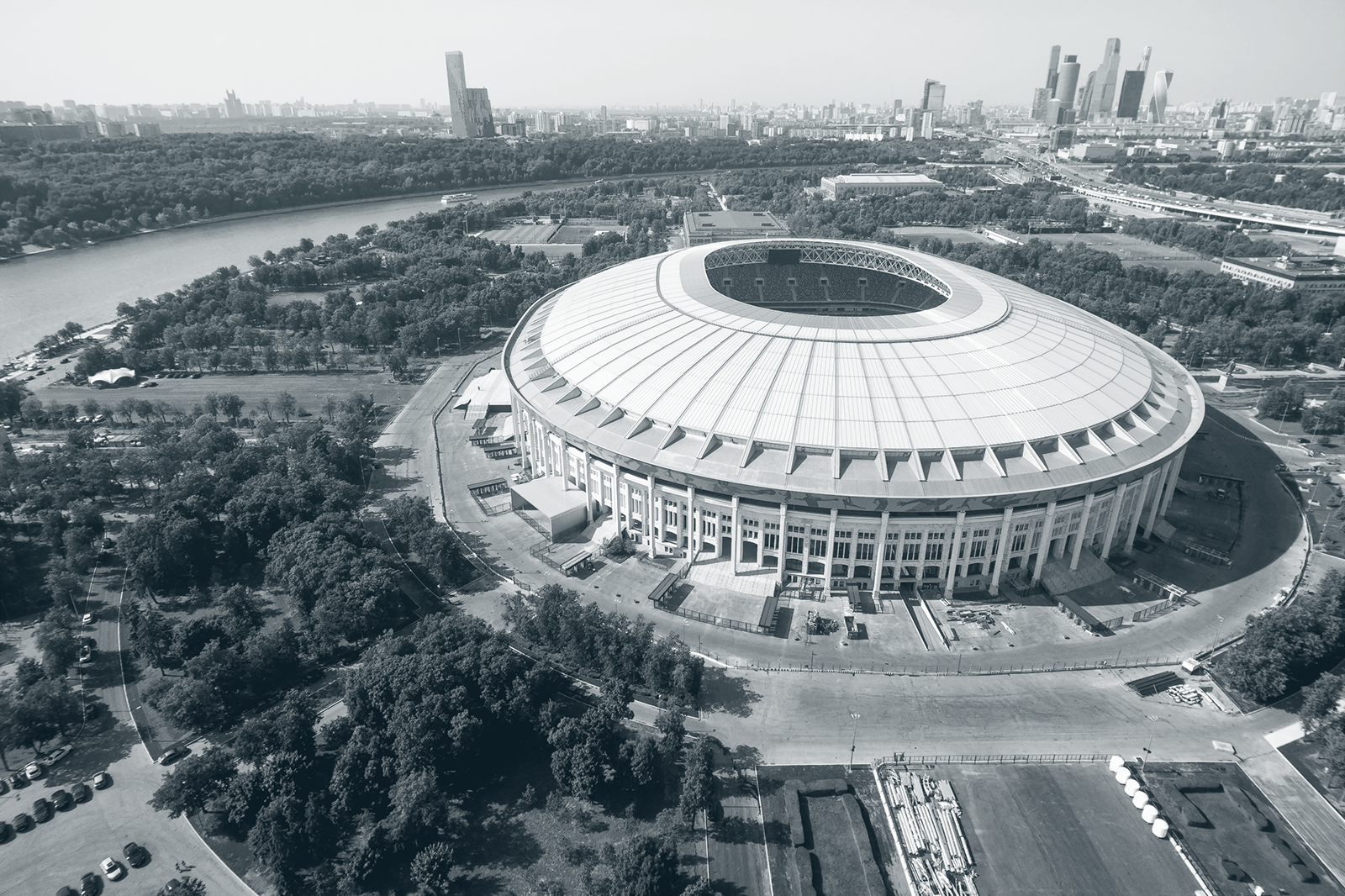

Сегодня Лужники — это спортивный комплекс с обширными асфальтированными или покрытыми плиткой пространствами — парковками и площадями. Эти площади могут быть преобразованы в озелененные территории и заливные луга с удобными экотропами, соединяющими многочисленные постройки и спортивные площадки.


2021
2050
МОСКВА-РЕКА 2050

Восстановление природных русел рек бассейна Москвы-реки позволит воссоздать естественный гидрологический цикл и даст возможность для развития города по новой траектории с учетом природных процессов.
Восстановление природных русел рек бассейна Москвы-реки позволит воссоздать естественный гидрологический цикл и даст возможность для развития города по новой траектории с учетом природных процессов.

*Департамент Природопользования и охраны окружающей среды города Москвы.
*Вычислено на основе карт Департамента Природопользования и Охраны окружающей среды города Москвы.
Городской экологический коридор — это концепция в ландшафтной экологии, относящаяся к линейным элементам ландшафта. Распространенными примерами являются реки и системы зеленых поясов.
*Вычислено с помощью геоинформационной платформы Urbanmetrics КБ Стрелка.
В Цюрихе процесс восстановления рек фактически закреплен законом. Восстановление городских рек, известное как Bachkonzept, или «концепция ручья», было обычной практикой в крупнейших городах Швейцарии на протяжении 30 лет. Городские реки были освещены и интегрированы в пространство Цюриха всеми возможными способами, в том числе в качестве дополнения к местной архитектуре.
Гидравлическая мощность увеличивается, так как объемы воссозданных русел превышают объемы труб и коллекторов (Flood Prevention and Daylighting of Ladegårdsåen. Worcester Polytechnic Institute, 2012).
Вычисленно с помощью карты водостоков и потери лесопокрытой площади на основе методов дистанционного зондирования земли, компьютерной обработки данных Университета Мэриленда,
и геоинформационной платформы городских данных КБ Стрелка.
протяженность
речной сети Москвы
660 км
речной сети заключено в коллекторы
50 %
512 улиц
частично проходят над коллекторами и историческими водотоками
218 км
исторических водотоков потенциально могли бы быть восстановлены
и стать экологическими коридорами природного каркаса Москвы


Провести геопространственный анализ, обзор исторической литературы о подземных реках, создать системы для их учета.
КАК РАСКРЫТЬ ПОТЕНЦИАЛ
ИСТОРИЧЕСКИХ РЕК?
2.
ПОДГОТОВИТЬ СТРАТЕГИЮ
ВОЗВРАЩЕНИЯ
Создать многофункциональные ландшафтные системы с учетом естественных гидрологических процессов.
3.
РАЗВИВАТЬ ЗЕЛЕНУЮ ИНФРАСТРУКТУРУ
Разработать стратегию объединения восстановленной речной системы
с водно-зеленым каркасом региона.
4.
СФОРМИРОВАТЬ
ВОДНО-ЗЕЛЁНЫЙ КАРКАС
1.
ИССЛЕДОВАТЬ УТЕРЯННЫЕ РЕКИ
Разработать соответствующие стандарты и стратегии восстановления исторических русел.
Веками изменение и ограничение водных потоков считалось признаком развития городов. Водные потоки помещались в коллекторы, осушенные прибрежные зоны превращались в территории под застройку, а реки использовались для слива отходов. Сейчас мы наблюдаем последствия такого обращения с природой: в городах уменьшается биоразнообразие, все больше загрязняются воздух и вода, все чаще происходят подтопления.


Чтобы обеспечить устойчивое развитие городов, нужно вернуть природе то, что мы у нее взяли, и восстановить естественный гидрологический цикл. Необходимо перестать бороться с водой и научиться жить с ней. Эта задача сегодня стоит как перед городскими администрациями, так и перед архитекторами, инженерами и градостроителями.


Открытые русла рек могут стать уникальными пространствами для рекреации, ресурсами для оздоровления городских экосистем. Восстановление естественного гидрологического цикла поможет городу сэкономить на обслуживании, а также решить проблему подтоплений и усугубления эффекта теплового острова.
Веками изменение и ограничение водных потоков считалось признаком развития городов. Водные потоки помещались в коллекторы, осушенные прибрежные зоны превращались в территории под застройку, а реки использовались для слива отходов. Сейчас мы наблюдаем последствия такого обращения с природой: в городах уменьшается биоразнообразие, все больше загрязняются воздух и вода, все чаще происходят подтопления.


Чтобы обеспечить устойчивое развитие городов, нужно вернуть природе то, что мы у нее взяли, и восстановить естественный гидрологический цикл. Необходимо перестать бороться с водой и научиться жить с ней. Эта задача сегодня стоит как перед городскими администрациями, так и перед архитекторами, инженерами и градостроителями.


Открытые русла рек могут стать уникальными пространствами для рекреации, ресурсами для оздоровления городских экосистем. Восстановление естественного гидрологического цикла поможет городу сэкономить на обслуживании, а также решить проблему подтоплений и усугубления эффекта теплового острова.



Другие материалы читайте на https://media.strelka-kb.com/
КОМАНДА ПРОЕКТА
ДЕНИС ЛЕОНТЬЕВ
Сооснователь и генеральный директор
КБ Стрелка
ДАРЬЯ ПАРАМОНОВА
Архитектор и генеральный директор
Strelka Architects
НАБИ АГЗАМОВ
Архитектор,
специалист в сфере устойчивого развития городов
ЕКАТЕРИНА КОРЧАГИНА
Архитектор
МАРУСЯ ПЕРВАКОВА
Архитектор
ОЛЬГА МЕЛЬНИКОВА
Директор отдела визуализации
КАТЕРИНА АНДРЕЕВСКИХ
Визуализатор
ДАРЬЯ УНИВЕРСАЛЮК
Визуализатор
А ТАКЖЕ:
АРИНА МАРШАЛОВА, ПЕТР ТОРКАНОВСКИЙ, ВАЛЕРИЯ НИКИТИНА, НАРИНЭ ФАРАМАЗЯН И ПАВЕЛ ЕЛАГИН
© ООО «КБ Стрелка», 2021
